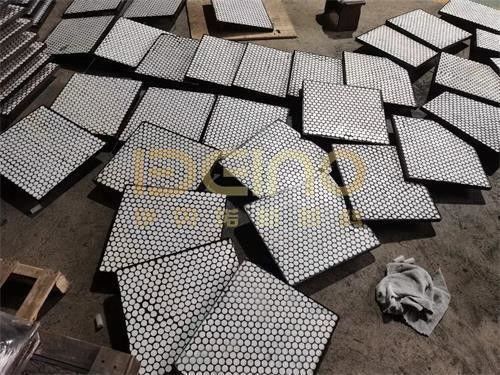

Μείωση του θορύβου Κερματικές πλάκες φθοράς Ανθεκτικές στην φθορά Καλή απορρόφηση κρουσμάτων

Περιγραφή προϊόντος

Οι πλάκες αντοχής στη φθορά από καουτσούκ-κεραμικό χρησιμοποιούνται όπου λειαντικά υλικά χτυπούν ή γλιστρούν πάνω στις επιφάνειες του εξοπλισμού. Η επιφάνεια φθοράς σχηματίζεται από στοιχεία αλουμίνας 95% κεραμικά ενσωματωμένα σε ελαστικό καουτσούκ. Το κεραμικό προστατεύει από την τριβή, ενώ το καουτσούκ απορροφά τους κραδασμούς, μέρος της δόνησης και βοηθά στη μείωση του έντονου θορύβου που παράγεται όταν χύμα υλικό χτυπά μια απροστάτευτη ατσάλινη επιφάνεια.

Αυτές οι σύνθετες επενδύσεις εγκαθίστανται συνήθως σε χοάνες, σιλό, σημεία μεταφοράς, δοχεία και άλλο εξοπλισμό διαχείρισης υλικών. Μπορούν να παραδοθούν ως κεραμικο-ελαστικά πάνελ ή με επιπλέον ατσάλινη πλάκα στήριξης, ανάλογα με τη μέθοδο τοποθέτησης και τις συνθήκες λειτουργίας.

Πώς συνεργάζονται το κεραμικό και το καουτσούκ

Το κεραμικό και το καουτσούκ επιτελούν διαφορετικές εργασίες εντός της ίδιας επένδυσης.

Η αλουμίνα κεραμικό παρέχει την σκληρή επιφάνεια επαφής που απαιτείται για τη διαχείριση άνθρακα, μεταλλεύματος, κλίνκερ, ασβεστόλιθου και άλλων λειαντικών υλικών. Το στρώμα καουτσούκ υποστηρίζει τα κεραμικά στοιχεία και απορροφά τους επαναλαμβανόμενους κραδασμούς. Επιτρέπει επίσης στην επένδυση να προσαρμόζεται σε περιορισμένη δόνηση και κίνηση της επιφάνειας.

Όταν προστίθεται ατσάλινη πλάκα στήριξης, η επένδυση γίνεται μια τριών στρωμάτων δομή:

• Επιφάνεια φθοράς από αλουμίνα κεραμικό
• Ελαστικό στρώμα απόσβεσης κραδασμών από καουτσούκ
• Ατσάλινη πλάκα στήριξης για μηχανική τοποθέτηση

Η έκδοση με ατσάλινη στήριξη μπορεί να κατασκευαστεί με μπουλόνια, σπειρώματα ή άλλα εξαρτήματα στήριξης για ταχύτερη αντικατάσταση κατά τη συντήρηση.

Μείωση θορύβου υπό συνθήκες πρόσκρουσης

Όταν το πτώσιμο υλικό χτυπά γυμνό ατσάλι, η πρόσκρουση μπορεί να προκαλέσει τόσο δομική δόνηση όσο και έντονο θόρυβο. Το στρώμα καουτσούκ σε μια σύνθετη κεραμικο-ελαστική επένδυση διαχωρίζει την κεραμική επιφάνεια φθοράς από το περίβλημα του εξοπλισμού και αποσβένει μέρος αυτής της δόνησης.

Η επένδυση μπορεί επομένως να βοηθήσει στη μείωση του θορύβου πρόσκρουσης, ιδιαίτερα στα σημεία εκφόρτωσης και στις χοάνες μεταφοράς. Ωστόσο, δεν πρέπει να αντιμετωπίζεται ως προϊόν ηχομόνωσης. Η πραγματική μείωση θορύβου εξαρτάται από το μέγεθος του υλικού, το ύψος πτώσης, τη γωνία πρόσκρουσης, το πάχος του εξοπλισμού, την κάλυψη της επένδυσης και την ποιότητα εγκατάστασης.

Δεν πρέπει να υποτίθεται σταθερή μείωση ντεσιμπέλ χωρίς δοκιμές υπό τις συνθήκες λειτουργίας του πελάτη.

Σχήματα κεραμικών και σχεδιασμός πάνελ

Τα κεραμικά στοιχεία μπορούν να κατασκευαστούν σε τετράγωνα, εξαγωνικά ή κυλινδρικά σχήματα. Η επιλογή εξαρτάται από τη γεωμετρία της επένδυσης και τον τύπο της πρόσκρουσης.

Μικρότερα κεραμικά στοιχεία επιτρέπουν στο ελαστικό πάνελ να ακολουθεί μέτρια καμπυλωτές επιφάνειες και βοηθούν στην κατανομή της πρόσκρουσης σε ευρύτερη περιοχή. Μεγαλύτερα κεραμικά πλακίδια παρέχουν λιγότερες ενώσεις και συχνά επιλέγονται για πιο επίπεδες επιφάνειες που εκτίθενται κυρίως σε ολισθαίνουσα τριβή.

Το πάχος των πλακιδίων, το πάχος του καουτσούκ, οι διαστάσεις του πάνελ και η ατσάλινη στήριξη πρέπει να καθορίζονται σύμφωνα με το μέγεθος των σωματιδίων, το ύψος πτώσης και το αναμενόμενο μοτίβο φθοράς.

Τυπικές προδιαγραφές προϊόντος

Τεχνικές παράμετροι αλουμίνας κεραμικού

Τεχνικές παράμετροι καουτσούκ

Οι παραπάνω τιμές είναι τυπικά δεδομένα προϊόντος. Οι τελικές τιμές πρέπει να ακολουθούν την επιβεβαιωμένη ποιότητα υλικού, το σχέδιο παραγωγής και την συμφωνημένη μέθοδο δοκιμής.

Τυπικές εφαρμογές

Οι πλάκες αντοχής στη φθορά από καουτσούκ-κεραμικό μπορούν να εξεταστούν για:

• Χοάνες μεταφοράς που διαχειρίζονται μετάλλευμα, άνθρακα ή κλίνκερ
• Περιοχές πρόσκρουσης σιλό και δεξαμενών
• Σημεία εκφόρτωσης μεταφορικών ταινιών
• Εξοπλισμός διαχείρισης τσιμέντου και αδρανών υλικών
• Συστήματα άνθρακα και τέφρας σε εργοστάσια παραγωγής ενέργειας
• Εξοπλισμός εξόρυξης και επεξεργασίας ορυκτών
• Συστήματα μεταφοράς υλικών σε χαλυβουργεία
• Άλλες περιοχές που συνδυάζουν πρόσκρουση και ολισθαίνουσα τριβή

Η επιλογή της επένδυσης πρέπει να λαμβάνει υπόψη τόσο την κατεύθυνση φθοράς όσο και την ενέργεια πρόσκρουσης. Μια κεραμικο-ελαστική επένδυση κατάλληλη για ροή λεπτής σκόνης μπορεί να μην είναι η σωστή επιλογή για μεγάλα υλικά που πέφτουν από σημαντικό ύψος.

Λεπτομέρειες εγκατάστασης

Τα κεραμικο-ελαστικά πάνελ χωρίς ατσάλινη στήριξη συνήθως συγκολλώνται σε μια σωστά προετοιμασμένη μεταλλική επιφάνεια. Το ατσάλι πρέπει να είναι καθαρό, στεγνό και απαλλαγμένο από λάδι, σκουριά, χαλαρή κρούστα και παλιά κόλλα.

Οι επενδύσεις με ατσάλινη στήριξη μπορούν να βιδωθούν ή να συγκολληθούν στον εξοπλισμό. Τα σημεία στήριξης πρέπει να είναι διατεταγμένα έτσι ώστε η επένδυση να παραμένει ασφαλής χωρίς να αφήνει εκτεθειμένο ατσάλι στην κύρια διαδρομή φθοράς.

Κατά την εγκατάσταση, πρέπει να δοθεί ιδιαίτερη προσοχή στα εξής:

• Ενώσεις μεταξύ γειτονικών πάνελ
• Κατεύθυνση ροής υλικού
• Εκτεθειμένες ακμές και σημεία στήριξης
• Κενά γύρω από γωνίες και μεταβάσεις
• Προετοιμασία επιφάνειας και σκλήρυνση κόλλας
• Προσβασιμότητα για μελλοντική αντικατάσταση

Συχνές ερωτήσεις

Μπορούν οι πλάκες αντοχής στη φθορά από καουτσούκ-κεραμικό να εξαλείψουν τον θόρυβο του εξοπλισμού;

Όχι. Το στρώμα καουτσούκ μπορεί να απορροφήσει μέρος της δόνησης πρόσκρουσης και να βοηθήσει στη μείωση του θορύβου, αλλά το αποτέλεσμα εξαρτάται από την πλήρη δομή του εξοπλισμού και τις συνθήκες λειτουργίας.

Ποια είναι η διαφορά μεταξύ μιας επένδυσης δύο σε ένα και τριών σε ένα;

Μια επένδυση δύο σε ένα αποτελείται από κεραμικό και καουτσούκ. Μια επένδυση τριών σε ένα προσθέτει μια ατσάλινη πλάκα στήριξης, καθιστώντας δυνατή τη μηχανική εγκατάσταση με βίδες ή συγκόλληση.

Μπορούν οι διαστάσεις του πάνελ και η διάταξη των κεραμικών να προσαρμοστούν;

Ναι. Το μήκος, το πλάτος, το συνολικό πάχος του πάνελ, το σχήμα του κεραμικού, το πάχος του καουτσούκ, η ατσάλινη στήριξη και η διάταξη στήριξης μπορούν να παραχθούν σύμφωνα με τα σχέδια.

Μπορούν αυτές οι επενδύσεις να χρησιμοποιηθούν πάνω από 100°C;

Η τυπική σύνθεση καουτσούκ προορίζεται συνήθως για θερμοκρασίες έως 100°C. Υψηλότερες θερμοκρασίες απαιτούν ξεχωριστή αξιολόγηση του καουτσούκ, της κόλλας και του συστήματος εγκατάστασης.

Η ELACERA κατασκευάζει πλάκες αντοχής στη φθορά από καουτσούκ-κεραμικό για εξοπλισμό διαχείρισης λειαντικών και επιρρεπή σε πρόσκρουση υλικών. Παρακαλούμε να παρέχετε το σχέδιο του εξοπλισμού, τον τύπο υλικού, το μέγεθος σωματιδίων, το ύψος πτώσης, τη θερμοκρασία λειτουργίας και την προτιμώμενη μέθοδο εγκατάστασης για την επιλογή της επένδυσης.
