Σιδηροδρομική επιφάνεια από κεραμική αλουμίνη για καταδρόμια και άνοιγμα

Σύντομη Περιγραφή Προϊόντος

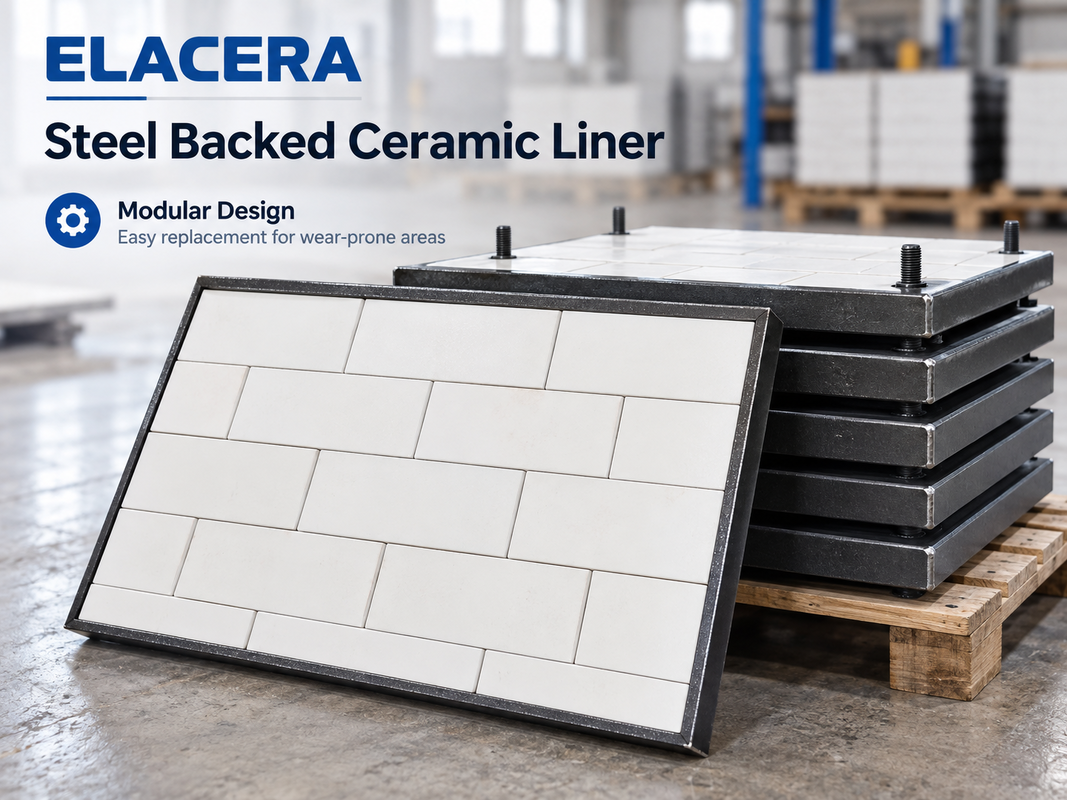

Οι κεραμικές επενδύσεις ELACERA με μεταλλική πλάτη χρησιμοποιούν κεραμικά πλακίδια υψηλής περιεκτικότητας σε αλουμίνα, συγκολλημένα σε μια κατασκευασμένη μεταλλική πλάτη στήριξης. Η αρθρωτή επένδυση προστατεύει χοάνες, κάδους, δεξαμενές και εξοπλισμό μεταφοράς που εκτίθενται σε σοβαρή ολισθηρή τριβή, ενώ η μεταλλική πλάτη επιτρέπει την εύκολη μηχανική εγκατάσταση και αντικατάσταση.

Μια κεραμική επένδυση με μεταλλική πλάτη είναι ένα αρθρωτό πάνελ προστασίας από φθορά που αποτελείται από ανθεκτικά στην τριβή κεραμικά πλακίδια αλουμίνας στερεωμένα σε μια κατασκευασμένη μεταλλική πλάτη στήριξης.

Χρησιμοποιείται κυρίως σε χοάνες, κάδους, δεξαμενές, σημεία μεταφοράς και άλλο εξοπλισμό διαχείρισης χύδην υλικών, όπου η συνεχής ολίσθηση λειαντικών υλικών προκαλεί ταχεία φθορά της επιφάνειας του εξοπλισμού.

Σε αντίθεση με τις σύνθετες επενδύσεις κεραμικού-καουτσούκ-μετάλλου, αυτός ο σχεδιασμός δεν περιέχει στρώμα από καουτσούκ για απόσβεση κραδασμών. Το κεραμικό παρέχει την ανθεκτική στην τριβή επιφάνεια εργασίας, ενώ η μεταλλική πλάτη παρέχει δομική στήριξη στο πάνελ και επιτρέπει την εγκατάσταση ή αντικατάσταση ολόκληρης της επένδυσης ως μία μονάδα.

Δομή Προϊόντος

Η επένδυση αποτελείται από δύο κύρια μέρη:

Στρώμα φθοράς από κεραμικό αλουμίνας
Τα κεραμικά πλακίδια υψηλής περιεκτικότητας σε αλουμίνα σχηματίζουν την επιφάνεια επαφής με το υλικό. Η υψηλή σκληρότητά τους τα καθιστά κατάλληλα για την αντοχή στη συνεχή τριβή από άνθρακα, τέφρα, κλίνκερ, μεταλλεύματα, ορυκτές σκόνες και άλλα λειαντικά χύδην υλικά.

Μεταλλική πλάτη στήριξης
Η μεταλλική πλάκα στηρίζει το κεραμικό στρώμα και παρέχει μια ισχυρή βάση στήριξης. Ανάλογα με τον σχεδιασμό του εξοπλισμού, η πλάτη μπορεί να κατασκευαστεί με συγκολλημένους πείρους, κοχλίες με σπείρωμα, οπές στήριξης, διπλωμένες ακμές ή προσαρμοσμένα μεταλλικά πλαίσια.

Το μέγεθος, η διάταξη των κεραμικών και η θέση στήριξης μπορούν όλα να παραχθούν σύμφωνα με το εγκεκριμένο σχέδιο.

Γιατί να χρησιμοποιήσετε κεραμικές επενδύσεις με μεταλλική πλάτη;

Για μεγάλες επιφάνειες εξοπλισμού, η απευθείας συγκόλληση μεμονωμένων κεραμικών πλακιδίων στον εξοπλισμό μπορεί να απαιτήσει σημαντικό χρόνο εγκατάστασης και να δυσκολέψει τη μελλοντική συντήρηση.

Με μια κεραμική επένδυση με μεταλλική πλάτη, η κεραμική επένδυση συναρμολογείται προκαταρκτικά σε μια μεταλλική πλάκα πριν από την εγκατάσταση.

Αυτό παρέχει πολλά πρακτικά πλεονεκτήματα:

• αρθρωτή εγκατάσταση
• ευκολότερη αντικατάσταση επένδυσης
• συντομότερος χρόνος συντήρησης
• σταθερή διάταξη κεραμικών
• βολική προκατασκευή
• προσαρμοσμένες θέσεις στήριξης

Όταν η φθορά συγκεντρώνεται σε μια συγκεκριμένη περιοχή, μεμονωμένα πάνελ μπορούν να αντικατασταθούν χωρίς να χρειάζεται να επενδυθεί ολόκληρη η επιφάνεια του εξοπλισμού.

Σχεδιασμένο για Ολισθηρή Τριβή

Διαφορετικές συνθήκες φθοράς απαιτούν διαφορετικές δομές επένδυσης.

Για εφαρμογές με σοβαρό αντίκτυπο από μεγάλα σωματίδια, μια σύνθετη επένδυση κεραμικού-καουτσούκ-μετάλλου μπορεί να παρέχει καλύτερη απόσβεση κραδασμών.

Μια επένδυση κεραμικού + μετάλλου είναι πιο κατάλληλη όπου η ολισθηρή τριβή είναι ο κυρίαρχος μηχανισμός φθοράς και προτιμάται μια άκαμπτη αρθρωτή δομή επένδυσης.

Τυπικές συνθήκες λειτουργίας περιλαμβάνουν:

• συνεχής ολίσθηση υλικού
• διαχείριση λειαντικών σκονών
• λεπτά ή μεσαίου μεγέθους σωματίδια
• μέτρια πρόσκρουση
• περιορισμένος χώρος εγκατάστασης
• μηχανικά τοποθετημένα πάνελ επένδυσης

Η επιλογή της επένδυσης θα πρέπει επομένως να βασίζεται στον πραγματικό μηχανισμό φθοράς και όχι μόνο στο πάχος του κεραμικού.

Διάταξη Κεραμικών Πλακιδίων σε Σκαλοπάτια

Τα κεραμικά πλακίδια αλουμίνας μπορούν να διαταχθούν σε σκαλοπάτια διάταξη.

Αυτό βοηθά στην αποφυγή μακρών συνεχών αρμών στην κατεύθυνση της ροής του υλικού και δημιουργεί μια πιο συνεχή επιφάνεια ανθεκτική στην τριβή.

Η διάταξη των κεραμικών μπορεί να προσαρμοστεί σύμφωνα με:

• κατεύθυνση ροής υλικού
• μέγεθος σωματιδίων
• ταχύτητα υλικού
• γωνία πρόσκρουσης
• γεωμετρία εξοπλισμού
• αναμενόμενο μοτίβο φθοράς

Για ακανόνιστο ή μη τυποποιημένο εξοπλισμό, μπορούμε να κατασκευάσουμε τα κεραμικά πλακίδια και τη μεταλλική πλάτη στήριξης σύμφωνα με τα σχέδια του πελάτη.

Επιλογές Εγκατάστασης

Οι κεραμικές επενδύσεις με μεταλλική πλάτη μπορούν να παραδοθούν με διαφορετικά σχέδια στήριξης.

Συνήθεις επιλογές περιλαμβάνουν:

• συγκολλημένοι πείροι
• κοχλίες με σπείρωμα
• οπές στήριξης
• συγκολλημένα μεταλλικά πλαίσια
• προσαρμοσμένες δομές στερέωσης

Η πλάτη στήριξης σας επιτρέπει να συναρμολογήσετε το πάνελ επένδυσης πριν φτάσει στην τοποθεσία, καθιστώντας λιγότερη την εργασία εγκατάστασης κεραμικών μέσα στον εξοπλισμό.

Αυτό είναι ιδιαίτερα χρήσιμο όπου ο χρόνος διακοπής λειτουργίας είναι περιορισμένος.

Τυπικές Εφαρμογές

Οι κεραμικές επενδύσεις με μεταλλική πλάτη εγκαθίστανται συνήθως σε:

• χοάνες μεταφοράς
• χοάνες εκφόρτωσης
• κάδους
• δεξαμενές
• σιλό
• τροφοδότες
• σημεία μεταφοράς
• εξοπλισμό διαχείρισης άνθρακα
• εξοπλισμό διαχείρισης τσιμέντου
• εξοπλισμό επεξεργασίας ορυκτών
• συστήματα μεταφοράς σκόνης

Είναι ιδιαίτερα κατάλληλες για επίπεδες ή σχετικά απλές επιφάνειες φθοράς όπου τα αρθρωτά πάνελ μπορούν να εγκατασταθούν μηχανικά.

Βιομηχανίες

Τυπικές βιομηχανίες περιλαμβάνουν:

Εργοστάσια Τσιμέντου

Συστήματα διαχείρισης κλίνκερ, πρώτων υλών, ιπτάμενης τέφρας και σκόνης.

Εξόρυξη και Επεξεργασία Ορυκτών
Εξοπλισμός μεταφοράς μεταλλευμάτων, συμπυκνωμάτων και λειαντικών ορυκτών.

Εργοστάσια Παραγωγής Ενέργειας
Εξοπλισμός διαχείρισης άνθρακα, τέφρας και κονιορτοποιημένων υλικών.

Εργοστάσια Χάλυβα
Συστήματα μεταφοράς πρώτων υλών, οπτάνθρακα, πυριτίου και σκόνης.

Λιμάνια και Τερματικοί Σταθμοί Χύδην Φορτίων
Χοάνες μεταφοράς χύδην υλικών και εξοπλισμός φόρτωσης.

Χημική Βιομηχανία και Επεξεργασία Σκόνης
Εξοπλισμός που διαχειρίζεται λειαντικές σκόνες και κοκκώδη υλικά.

Προσαρμοσμένη Κατασκευή

Οι κεραμικές επενδύσεις ELACERA με μεταλλική πλάτη μπορούν να κατασκευαστούν σύμφωνα με τις πραγματικές διαστάσεις του εξοπλισμού και τις συνθήκες λειτουργίας.

Η διαθέσιμη προσαρμογή περιλαμβάνει:

• μήκος και πλάτος επένδυσης
• συνολικό πάχος
• πάχος κεραμικού
• πάχος μεταλλικής πλάκας
• διαστάσεις κεραμικών πλακιδίων
• διάταξη πλακιδίων
• ποσότητα πείρων στήριξης
• θέσεις κοχλιών
• σχήμα μεταλλικού πλαισίου
• σχεδιασμός ακμών
• διάταξη εγκατάστασης

Για έργα αντικατάστασης, μπορούν να χρησιμοποιηθούν υπάρχοντα σχέδια επενδύσεων, σχέδια εξοπλισμού ή μετρήσεις δειγμάτων για τεχνική αξιολόγηση.

Πληροφορίες που απαιτούνται για την επιλογή

Για να προτείνουμε μια κατάλληλη δομή επένδυσης, είναι χρήσιμο να παρέχετε:

• υλικό που μεταφέρεται
• μέγεθος σωματιδίων
• θερμοκρασία λειτουργίας
• ταχύτητα υλικού
• συνθήκη πρόσκρουσης
• θέση εγκατάστασης
• υπάρχον υλικό επένδυσης
• διαστάσεις επένδυσης
• αναμενόμενη διάρκεια ζωής
• σχέδιο εγκατάστασης

Αυτές οι πληροφορίες βοηθούν στον προσδιορισμό του κατάλληλου πάχους κεραμικού, της μεταλλικής πλάτης και της μεθόδου στήριξης.

Κατασκευή και Επιθεώρηση

Η μεταλλική πλάτη κατασκευάζεται πρώτα σύμφωνα με τις επιβεβαιωμένες διαστάσεις και το σχέδιο στήριξης.

Στη συνέχεια, τα κεραμικά πλακίδια αλουμίνας κόβονται και διατάσσονται σύμφωνα με τη γεωμετρία του πάνελ πριν στερεωθούν με ασφάλεια στο μεταλλικό υπόστρωμα.

Πριν από την αποστολή, οι τελικές επενδύσεις μπορούν να ελεγχθούν για:

• συνολικές διαστάσεις
• διάταξη κεραμικών
• κατάσταση συγκόλλησης
• θέσεις στήριξης
• μεταλλική κατασκευή
• κατάσταση επιφάνειας
• ποσότητα και αναγνώριση

Για μεγάλα έργα, τα μεμονωμένα πάνελ μπορούν επίσης να αριθμηθούν σύμφωνα με το σχέδιο εγκατάστασης.

Συσκευασία και Αποστολή

Οι κεραμικές επενδύσεις με μεταλλική πλάτη συσκευάζονται ανάλογα με το μέγεθος, το βάρος και τη μέθοδο μεταφοράς τους.

Τα βαριά πάνελ επένδυσης συσκευάζονται συνήθως σε ενισχυμένες παλέτες ή σε ξύλινες θήκες για να αποφευχθεί η κίνηση και η ζημιά κατά τη μεταφορά.

Μπορεί να προετοιμαστεί εξαγωγική συσκευασία για θαλάσσια μεταφορά, αεροπορική μεταφορά ή πολυτροπικές μεταφορές.

Συχνές Ερωτήσεις

1. Τι είναι μια κεραμική επένδυση με μεταλλική πλάτη;
Είναι μια ανθεκτική στη φθορά επένδυση κατασκευασμένη από κεραμικά πλακίδια αλουμίνας στερεωμένα σε μια μεταλλική πλάτη στήριξης. Το κεραμικό αντιστέκεται στην τριβή, ενώ η μεταλλική πλάκα παρέχει δομική στήριξη και αντοχή στήριξης.

2. Ποια είναι η διαφορά μεταξύ μιας κεραμικής επένδυσης με μεταλλική πλάτη και μιας επένδυσης κεραμικού-καουτσούκ-μετάλλου;
Μια κεραμική επένδυση με μεταλλική πλάτη περιέχει μόνο κεραμικό και μέταλλο. Μια επένδυση κεραμικού-καουτσούκ-μετάλλου περιέχει επίσης ένα στρώμα καουτσούκ για επιπλέον απόσβεση κραδασμών.

3. Πότε πρέπει να επιλέγεται μια επένδυση κεραμικού + μετάλλου;Είναι γενικά κατάλληλη όπου η ολισθηρή τριβή είναι ο κύριος μηχανισμός φθοράς και απαιτείται μια άκαμπτη αρθρωτή δομή επένδυσης.
4. Μπορούν οι διαστάσεις της επένδυσης να προσαρμοστούν;

Ναι. Το μέγεθος του πάνελ, το πάχος του κεραμικού, το πάχος του μετάλλου και οι θέσεις στήριξης μπορούν όλα να κατασκευαστούν σύμφωνα με τα σχέδια.
5. Μπορούν να συγκολληθούν πείροι στήριξης στην πλάτη;

Ναι. Συγκολλημένοι πείροι, κοχλίες, οπές και άλλες δομές στήριξης μπορούν να προσαρμοστούν.
6. Μπορεί η διάταξη των κεραμικών να ακολουθεί την κατεύθυνση ροής του υλικού;

Ναι. Το μέγεθος και η διάταξη των πλακιδίων μπορούν να βελτιστοποιηθούν σύμφωνα με τη γεωμετρία του εξοπλισμού και την κατεύθυνση φθοράς.
7. Ποιες πληροφορίες απαιτούνται για προσφορά;

Παρακαλούμε παρέχετε διαστάσεις επένδυσης ή σχέδια, πάχος κεραμικού, πάχος μεταλλικής πλάκας, σχέδιο στήριξης, ποσότητα και βασικές συνθήκες λειτουργίας.
8. Μπορούν να κατασκευαστούν επενδύσεις αντικατάστασης από υπάρχοντα δείγματα;

Ναι. Υπάρχοντα σχέδια, μετρήσεις δειγμάτων ή διαστάσεις εξοπλισμού μπορούν να χρησιμοποιηθούν για αξιολόγηση και αναπαραγωγή.
