Αλουμινένιο κεραμικό υδροκυκλώνα σπιγτόφλουρο

Περιγραφή προϊόντος

Επενδύσεις ακροφυσίου υδροκυκλώνα από κεραμικό αλουμίνας για χρήση σε διαβρωτικές πολτοποιήσεις ορυκτών. Ειδικές επενδύσεις κορυφής κατασκευάζονται σύμφωνα με σχέδια, δείγματα και απαιτούμενες διαστάσεις οπής.

Το ακροφύσιο, που ονομάζεται επίσης κορυφή, είναι ένα από τα μικρότερα μέρη ενός υδροκυκλώνα, αλλά λειτουργεί σε μια από τις πιο απαιτητικές ζώνες φθοράς.

Κατά την ταξινόμηση, η πολτοποίηση του υποστρώματος διέρχεται από αυτό το άνοιγμα με υψηλή ταχύτητα. Τα στερεά σωματίδια έρχονται σε συνεχή επαφή με την εσωτερική επιφάνεια, και ο συνδυασμός τριβής, τοπικής αναταραχής και υψηλής συγκέντρωσης στερεών μπορεί να διευρύνει σταδιακά τη διάμετρο εξόδου.

Για τις ομάδες συντήρησης, η ανησυχία δεν είναι μόνο ότι η επένδυση τελικά φθείρεται.

Καθώς αλλάζει το άνοιγμα της κορυφής, αλλάζει και η κατάσταση του υποστρώματος. Αυτό μπορεί να επηρεάσει τον τρόπο λειτουργίας του υδροκυκλώνα και μπορεί να επηρεάσει τη σταθερότητα διαχωρισμού, την πυκνότητα του υποστρώματος και τη συνολική συνέπεια της διαδικασίας.

Αυτός είναι ο λόγος για τον οποίο συνήθως βλέπουμε μια επένδυση ακροφυσίου υδροκυκλώνα ως ένα εξάρτημα φθοράς και ένα εξάρτημα διαστάσεων.

Για εφαρμογές με υψηλή διάβρωση σε πολτοποιήσεις ορυκτών, μια επένδυση ακροφυσίου από κεραμικό αλουμίνας μπορεί να παρέχει μια πιο σταθερή, ανθεκτική στη φθορά επιφάνεια, όπου οι συμβατικές ελαστικές επενδύσεις φθείρονται πολύ γρήγορα ή όπου η διατήρηση της γεωμετρίας της εξόδου είναι ιδιαίτερα σημαντική.

Γιατί η κορυφή φθείρεται τόσο γρήγορα

Η κορυφή εκτίθεται συνεχώς σε συγκεντρωμένα στερεά που εξέρχονται από τον υδροκυκλώνα.

Σε σύγκριση με πολλές άλλες επιφάνειες εξοπλισμού, η φθορά εδώ είναι ιδιαίτερα εντοπισμένη. Η περιοχή εξόδου είναι σχετικά μικρή, η ταχύτητα της πολτοποίησης είναι υψηλή και τα σωματίδια διέρχονται επανειλημμένα από την ίδια εσωτερική επιφάνεια.

Ανάλογα με το μετάλλευμα, την κατανομή μεγέθους σωματιδίων, τη συγκέντρωση της πολτοποίησης και την πίεση λειτουργίας, το μοτίβο φθοράς μπορεί να μην είναι πάντα ομοιόμορφο.

Στην πράξη, συχνά δίνουμε ιδιαίτερη προσοχή σε:

• την εσωτερική οπή,
• τη μετάβαση εισόδου,
• την ακμή εκκένωσης,
• και οποιαδήποτε τοπική περιοχή όπου η ροή της πολτοποίησης διαταράσσεται.

Μόλις αυτές οι περιοχές αρχίσουν να φθείρονται, η εσωτερική διάμετρος μπορεί να αυξηθεί σταδιακά.

Ένα μεγαλύτερο άνοιγμα μπορεί να φαίνεται μηχανικά αποδεκτό, αλλά από λειτουργική άποψη, η γεωμετρία είναι ήδη διαφορετική από τον αρχικό σχεδιασμό.

Αυτός είναι ένας λόγος για τον οποίο η απλή ερώτηση, “Πόσο καιρό θα διαρκέσει η επένδυση;”, συνήθως δεν αρκεί.

Μια καλύτερη ερώτηση είναι:

Πόσο καλά μπορεί η επένδυση να διατηρήσει την απαιτούμενη γεωμετρία της κορυφής καθ' όλη τη διάρκεια της περιόδου λειτουργίας της;

Γιατί χρησιμοποιείται κεραμικό αλουμίνας σε ακροφύσια υδροκυκλώνα

Το κεραμικό αλουμίνας χρησιμοποιείται ευρέως σε εξοπλισμό χειρισμού διαβρωτικών υλικών λόγω της υψηλής σκληρότητάς του και της καλής αντοχής στη φθορά ολίσθησης.

Σε ένα ακροφύσιο υδροκυκλώνα, το κεραμικό σχηματίζει την επιφάνεια φθοράς που εκτίθεται άμεσα στην πολτοποίηση, ενώ το περιβάλλον περίβλημα ή η δομή στήριξης παρέχει τη μηχανική σύνδεση με τον κυκλώνα.

Για κατάλληλες εφαρμογές, το κύριο πλεονέκτημα δεν είναι μόνο η βραδύτερη απώλεια υλικού.

Μια κεραμική επένδυση μπορεί επίσης να βοηθήσει στη διατήρηση μιας πιο σταθερής εσωτερικής διαμέτρου με την πάροδο του χρόνου, επειδή η ανθεκτική στη φθορά επιφάνεια δεν διαβρώνεται τόσο γρήγορα όσο πολλά μαλακότερα υλικά.

Αυτό μπορεί να είναι ιδιαίτερα χρήσιμο σε εργοστάσια επεξεργασίας ορυκτών που χειρίζονται διαβρωτικά υλικά όπως σιδηρομετάλλευμα, χαλκομετάλλευμα, χρυσομετάλλευμα, τροφοδοσία προετοιμασίας άνθρακα ή άλλες πολτοποιήσεις ορυκτών.

Ωστόσο, το κεραμικό δεν είναι αυτόματα η καλύτερη λύση για κάθε υδροκυκλώνα.

Εάν η συνθήκη λειτουργίας περιλαμβάνει σοβαρή πρόσκρουση από μεγάλα σωματίδια, ισχυρό μηχανικό σοκ ή κακή υποστήριξη εγκατάστασης, η δομή της επένδυσης πρέπει να ελεγχθεί προσεκτικά.

Η επιλογή υλικού πρέπει πάντα να ταιριάζει με τον πραγματικό μηχανισμό φθοράς.

Τυπικές Πληροφορίες Προϊόντος

Η εσωτερική διάμετρος έχει μεγαλύτερη σημασία από ό,τι περιμένουν πολλοί αγοραστές

Όταν οι πελάτες μας στέλνουν ένα ερώτημα για επενδύσεις κορυφής υδροκυκλώνα, μία από τις πρώτες διαστάσεις που ελέγχουμε είναι η τελική εσωτερική διάμετρος.

Αυτή δεν είναι απλώς μια διάσταση κατασκευής.

Είναι μέρος της συνθήκης λειτουργίας του υδροκυκλώνα.

Δύο επενδύσεις μπορεί να φαίνονται σχεδόν πανομοιότυπες εξωτερικά, αλλά μια διαφορετική εσωτερική διάμετρος μπορεί να δημιουργήσει ένα διαφορετικό άνοιγμα υποστρώματος.

Για ανταλλακτικά, προτιμούμε επομένως να επιβεβαιώνουμε το αρχικό σχέδιο της επένδυσης, τις υπάρχουσες διαστάσεις ή ένα δείγμα πριν από την παραγωγή.

Οι κύριες διαστάσεις περιλαμβάνουν συνήθως:

Εξωτερική διάμετρος, συνολικό ύψος, τελική διάμετρος οπής, πάχος τοιχώματος, διαστάσεις εντοπισμού και λεπτομέρειες σύνδεσης.

Εάν η επένδυση ταιριάζει σε μεταλλικό περίβλημα ή πολυουρεθανικό εξάρτημα, οι διαστάσεις διεπαφής είναι επίσης σημαντικές.

Ένα κεραμικό εξάρτημα που είναι ιδιαίτερα ανθεκτικό στη φθορά αλλά δεν ταιριάζει σωστά στην υπάρχουσα συναρμολόγηση δεν είναι πρακτική λύση.

Κεραμικό μονοκόμματο ή δομή με κεραμική επένδυση;

Τα σχέδια ακροφυσίων υδροκυκλώνα διαφέρουν μεταξύ κατασκευαστών και εργοστασίων.

Ορισμένες εφαρμογές χρησιμοποιούν ένα σχετικά απλό κεραμικό ένθετο, ενώ άλλες απαιτούν το κεραμικό εξάρτημα φθοράς να συνεργάζεται με μια χαλύβδινη, ελαστική ή πολυουρεθανική δομή στήριξης.

Δεν συνιστούμε την απόφαση της δομής μόνο από μια φωτογραφία προϊόντος.

Ο σωστός σχεδιασμός εξαρτάται από τη μέθοδο συναρμολόγησης, το φορτίο λειτουργίας, το απαιτούμενο μέγεθος οπής και τη διαδικασία αντικατάστασης.

Για προσαρμοσμένα έργα αντικατάστασης, συνήθως ελέγχουμε το αρχικό εξάρτημα και στη συνέχεια αποφασίζουμε εάν το κεραμικό πρέπει να παραχθεί ως:

• μονοκόμματη κεραμική επένδυση αλουμίνας,
• κεραμικό ένθετο τοποθετημένο σε εξωτερικό περίβλημα,
• ή προσαρμοσμένο κεραμικό εξάρτημα φθοράς κατασκευασμένο για να ταιριάζει στην υπάρχουσα συναρμολόγηση της κορυφής.

Για κεραμικά εξαρτήματα με πολύπλοκη γεωμετρία ή σχετικά παχιά τμήματα, η διαμόρφωση και η πυροδότηση πρέπει επίσης να εξετάζονται προσεκτικά, επειδή ο έλεγχος διαστάσεων γίνεται πιο δύσκολος καθώς το μέγεθος και το σχήμα του εξαρτήματος γίνονται πιο πολύπλοκα.

Αυτός είναι ένας τομέας όπου η εμπειρία με βιομηχανικά κεραμικά εξαρτήματα φθοράς έχει μεγαλύτερη σημασία από την απλή αναφορά ενός ποσοστού αλουμίνας.

Τι ελέγχουμε πριν από τη σύσταση μιας κεραμικής επένδυσης ακροφυσίου

Για ένα νέο έργο, συνήθως θέλουμε να κατανοήσουμε τον υδροκυκλώνα πριν συζητήσουμε τον τελικό κεραμικό σχεδιασμό.

Οι πιο χρήσιμες πληροφορίες είναι συνήθως το μοντέλο του υδροκυκλώνα, το υπάρχον μέγεθος κορυφής, η απαιτούμενη τελική οπή, το υλικό της πολτοποίησης, το κατά προσέγγιση μέγεθος σωματιδίων, η συγκέντρωση στερεών και το τρέχον υλικό επένδυσης.

Το μοτίβο φθοράς του υπάρχοντος εξαρτήματος είναι επίσης πολύ χρήσιμο.

Για παράδειγμα, εάν η υπάρχουσα επένδυση παρουσιάζει σχετικά ομοιόμορφη εσωτερική τριβή, η λύση μπορεί να είναι απλή.

Εάν η μία πλευρά είναι έντονα φθαρμένη ενώ η αντίθετη παραμένει σχετικά άθικτη, αυτό μπορεί να υποδηλώνει πρόβλημα ροής, ευθυγράμμισης ή λειτουργίας που πρέπει να εξεταστεί πριν από την απλή αντικατάσταση του υλικού.

Οι φωτογραφίες του φθαρμένου εξαρτήματος μπορούν συχνά να μας πουν περισσότερα από μια γενική δήλωση όπως “η επένδυση φθείρεται πολύ γρήγορα.”

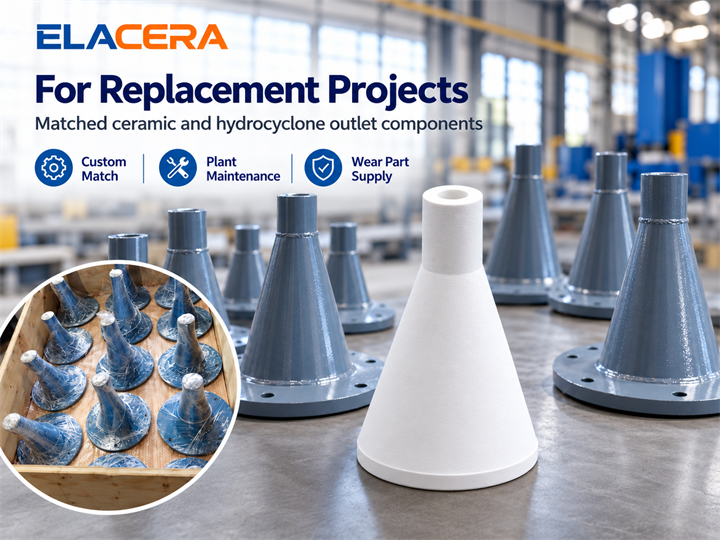

Προσαρμοσμένες κεραμικές επενδύσεις ακροφυσίου αλουμίνας για έργα αντικατάστασης

Τα περισσότερα εξαρτήματα φθοράς υδροκυκλώνα δεν είναι πραγματικά καθολικά.

Ακόμη και όταν το ονομαστικό μέγεθος του κυκλώνα είναι το ίδιο, ο σχεδιασμός της κορυφής, οι εξωτερικές διαστάσεις και η μέθοδος συναρμολόγησης μπορεί να διαφέρουν μεταξύ των κατασκευαστών εξοπλισμού.

Για αυτόν τον λόγο, η ELACERA μπορεί να παράγει κεραμικές επενδύσεις ακροφυσίου υδροκυκλώνα αλουμίνας σύμφωνα με σχέδια πελατών, δείγματα ή επιβεβαιωμένες διαστάσεις.

Για έργα αντικατάστασης, η κύρια ανησυχία μας είναι ότι το κεραμικό εξάρτημα όχι μόνο θα παρέχει αντοχή στη φθορά, αλλά και θα ταιριάζει με τον υπάρχοντα εξοπλισμό με επαρκή ακρίβεια για πρακτική εγκατάσταση και λειτουργία.

Πριν από την παραγωγή, επιβεβαιώνουμε συνήθως τις κρίσιμες διαστάσεις και την απαιτούμενη διεπαφή με το περιβάλλον εξάρτημα.

Μετά την πυροδότηση και την τελική επεξεργασία, η οπή και οι κύριες διαστάσεις τοποθέτησης ελέγχονται ξανά πριν από την αποστολή.

Για τις ομάδες συντήρησης, αυτό βοηθά στη μείωση ενός από τα πιο συνηθισμένα προβλήματα με προσαρμοσμένα κεραμικά εξαρτήματα φθοράς:

μια επένδυση που φαίνεται σωστή, αλλά δεν ταιριάζει σωστά όταν φτάνει στον χώρο.

Ένα εξάρτημα φθοράς πρέπει να προστατεύει τη διαδικασία, όχι μόνο τον εξοπλισμό

Οι επενδύσεις ακροφυσίου υδροκυκλώνα είναι σχετικά μικρές σε σύγκριση με σωληνώσεις, κυκλώνες ή αντλίες πολτοποίησης.

Αλλά η θέση τους τις καθιστά σημαντικές.

Όταν η κορυφή φθείρεται, το πρόβλημα δεν είναι μόνο το κόστος αντικατάστασης. Η αλλαγή στη γεωμετρία της εξόδου μπορεί σταδιακά να επηρεάσει τον τρόπο λειτουργίας του κυκλώνα.

Αυτός είναι ο λόγος για τον οποίο προτιμούμε να αντιμετωπίζουμε το ακροφύσιο ως εξάρτημα φθοράς της διαδικασίας, αντί απλώς ως ένα κεραμικό ανταλλακτικό.

Η σωστή λύση πρέπει να λαμβάνει υπόψη και τις δύο πλευρές του προβλήματος:

αντοχή στη φθορά και σταθερότητα διαστάσεων.

Εάν αντικαθιστάτε ένα υπάρχον ακροφύσιο ή επένδυση κορυφής υδροκυκλώνα, η αποστολή μας του αρχικού σχεδίου, φωτογραφιών του φθαρμένου εξαρτήματος ή βασικών διαστάσεων είναι συνήθως ο ταχύτερος τρόπος για να αξιολογήσουμε εάν μια λύση από κεραμικό αλουμίνας είναι κατάλληλη.
