Μετάβαση σωλήνα με κεραμική επένδυση μεγάλης διαμέτρου για μεταφορά λειαντικών σκονών

Σύντομη Περιγραφή Προϊόντος:
Οι μεταβάσεις σωλήνων με επένδυση κεραμικού μεγάλης διαμέτρου προστατεύουν τις κωνικές περιοχές όπου τα λειαντικά σωματίδια μπορεί να συγκεντρωθούν καθώς αλλάζει η διάμετρος του σωλήνα. Οι διάμετροι εισόδου και εξόδου, το προφίλ της μετάβασης, το πάχος του κεραμικού και οι συνδέσεις προσαρμόζονται σύμφωνα με το εγκεκριμένο σχέδιο.

Μετάβαση Σωλήνα με Επένδυση Κεραμικού Μεγάλης Διαμέτρου για Μεταφορά Λειαντικής Σκόνης

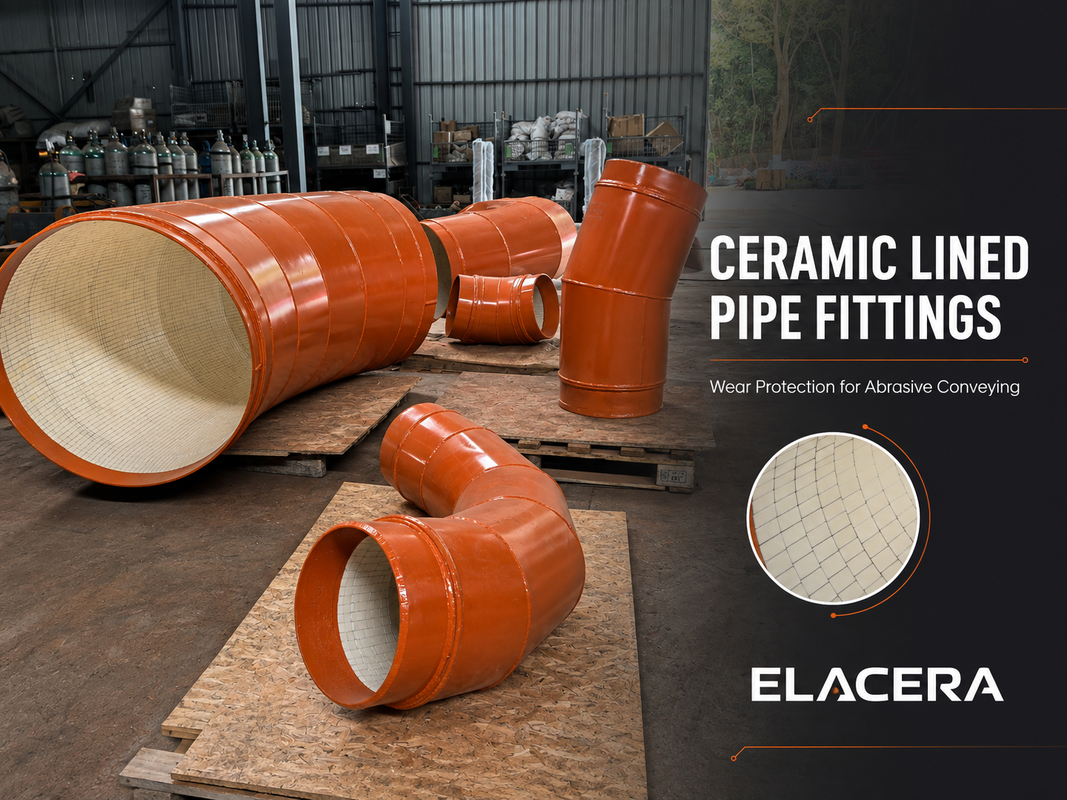

Μια μετάβαση σωλήνα με επένδυση κεραμικού είναι ένα χαλύβδινο τμήμα μετάβασης που προστατεύεται εσωτερικά με πλακίδια αλουμίνας κεραμικού ανθεκτικά στη φθορά. Χρησιμοποιείται σε συστήματα μεταφοράς λειαντικής σκόνης όπου μια αλλαγή στη διάμετρο του σωλήνα μπορεί να δημιουργήσει συγκεντρωμένη φθορά στην κωνική επιφάνεια. Οι διάμετροι εισόδου και εξόδου, το μήκος της μετάβασης, το πάχος του κεραμικού και οι λεπτομέρειες σύνδεσης μπορούν να προσαρμοστούν σύμφωνα με το σχέδιο του αγωγού.

Επισκόπηση Προϊόντος

Μια μετάβαση σωλήνα δεν είναι απλώς ένας ευθύς σωλήνας με δύο διαφορετικές διαμέτρους. Καθώς το υλικό περνά μέσα από έναν μειωτήρα ή έναν διαστολέα, η ταχύτητα και η κατανομή του αλλάζουν.

Τα σωματίδια μπορεί να κινηθούν προς τη μία πλευρά της κωνικής επιφάνειας, δημιουργώντας τοπική ολισθητική φθορά ή κρούση. Η φθορά μπορεί επίσης να συγκεντρωθεί κοντά στην είσοδο, την έξοδο ή τη σύνδεση με τον γειτονικό σωλήνα.

Ο σχεδιασμός της επένδυσης πρέπει επομένως να ακολουθεί την πραγματική ροή και την μεταβαλλόμενη εσωτερική γεωμετρία – όχι μόνο την ονομαστική διάμετρο του σωλήνα.

Βασικά Χαρακτηριστικά

• Η επένδυση από πλακίδια αλουμίνας κεραμικού ακολουθεί την κωνική εσωτερική επιφάνεια
• Κατάλληλο για προφίλ μετάβασης μεγάλης διαμέτρου και μη τυποποιημένα
• Προσαρμοσμένες διαστάσεις εισόδου, εξόδου, μήκους και σύνδεσης
• Η ομαλή τερματική γραμμή της επένδυσης βοηθά στη μείωση των εκτεθειμένων βημάτων φθοράς
• Η τελική εσωτερική διάμετρος επιβεβαιώνεται πριν από την παραγωγή

Γιατί να χρησιμοποιήσετε κεραμικά πλακίδια σε μια μετάβαση σωλήνα;

Ένα ενσωματωμένο κεραμικό μανίκι είναι πρακτικό για πολλά ευθύγραμμα τμήματα σωλήνων, αλλά μπορεί να είναι δύσκολο να κατασκευαστεί για προφίλ μεγάλης διαμέτρου ή συνεχώς μεταβαλλόμενα.

Μεμονωμένα κεραμικά πλακίδια μπορούν να τοποθετηθούν κατά μήκος της κωνικής επιφάνειας για να καλύψουν τη μεταβαλλόμενη γεωμετρία. Το μέγεθος των πλακιδίων, η θέση των αρμών και ο τερματισμός της επένδυσης πρέπει να εξετάζονται σύμφωνα με το σχήμα της μετάβασης και την αναμενόμενη κατεύθυνση ροής του υλικού.

Η τυπική επιλογή επένδυσης είναι κεραμικό 95% αλουμίνας. Ο τελικός βαθμός και το πάχος του κεραμικού επιβεβαιώνονται σύμφωνα με το υλικό που μεταφέρεται, το μέγεθος των σωματιδίων, την ταχύτητα και το παρατηρούμενο μοτίβο φθοράς.

Τυπικές Τεχνικές Πληροφορίες

Τεχνικά Πλεονεκτήματα και Σκέψεις Σχεδιασμού

Κατεύθυνση ροής: Μια συγκλίνουσα μετάβαση και μια διαστελλόμενη μετάβαση παράγουν διαφορετική κίνηση σωματιδίων. Η πραγματική κατεύθυνση μεταφοράς πρέπει να σημειώνεται στο σχέδιο.

Προφίλ μετάβασης: Μια σύντομη ή απότομη κωνική επιφάνεια μπορεί να αυξήσει την αναταραχή και την τοπική κρούση. Το μήκος της μετάβασης πρέπει να εξετάζεται μαζί με τον διαθέσιμο χώρο εγκατάστασης.

Πάχος κεραμικού: Παχύτερο κεραμικό μειώνει την τελική οπή. Το πάχος πρέπει να ισορροπείται με τις συνθήκες φθοράς και την απαιτούμενη ικανότητα μεταφοράς.

Σύνδεση άκρου: Η κεραμική επένδυση πρέπει να συνδέεται όσο το δυνατόν πιο ομαλά με την επένδυση του γειτονικού σωλήνα για να αποφευχθεί ένα εκτεθειμένο άκρο ή ένα ξαφνικό εσωτερικό βήμα.

Εφαρμογές

Οι μεταβάσεις σωλήνων με κεραμική επένδυση θεωρούνται συνήθως για συστήματα που μεταφέρουν:

• Ιπτάμενη τέφρα και σκόνη άνθρακα
• Σκόνη τσιμέντου και κλίνκερ
• Ορυκτές σκόνες και άμμος
• Άλλα λειαντικά ξηρά σωματίδια

Τυπικές βιομηχανίες περιλαμβάνουν την παραγωγή ενέργειας, την παραγωγή τσιμέντου, την εξόρυξη, την επεξεργασία ορυκτών και τη διαχείριση χύδην υλικών. Η μεταφορά πολτού, η ισχυρή διάβρωση, οι ασυνήθιστες θερμοκρασίες ή οι ειδικές συνθήκες πίεσης απαιτούν ξεχωριστή τεχνική αναθεώρηση.

Κατασκευή, Επιθεώρηση και Συσκευασία

Η χαλύβδινη μετάβαση ελέγχεται έναντι των εγκεκριμένων διαστάσεων πριν από την επένδυση. Κατά τη διάρκεια της παραγωγής, ελέγχουμε την κάλυψη του κεραμικού, τη συνεχή εσωτερική επιφάνεια, τον τερματισμό της επένδυσης και τον προσανατολισμό των φλαντζών.

Τα τελικά εξαρτήματα μεγάλης διαμέτρου προστατεύονται ατομικά και ασφαλίζονται σε χαλύβδινη σχάρα ή συσκευάζονται σε ξύλινη θήκη σύμφωνα με το μέγεθος του προϊόντος και τις απαιτήσεις μεταφοράς.

Πληροφορίες που απαιτούνται για προσφορά

Παρακαλώ παρέχετε:

• Διάμετροι εισόδου και εξόδου
• Συνολικό μήκος ή γωνία κώνου
• Συγκλίνουσα ή διαστελλόμενη κατεύθυνση ροής
• Υλικό που μεταφέρεται και μέγεθος σωματιδίων
• Ταχύτητα μεταφοράς και συνθήκες λειτουργίας
• Υπάρχουσα θέση φθοράς ή φωτογραφίες από το χώρο
• Απαιτούμενη τελική εσωτερική διάμετρος
• Πρότυπο φλάντζας ή σχέδιο σύνδεσης

Συχνές Ερωτήσεις

Γιατί μια μετάβαση σωλήνα μπορεί να φθαρεί ταχύτερα από έναν ευθύ σωλήνα;
Η αλλαγή στη διάμετρο επηρεάζει την ταχύτητα και την κατανομή των σωματιδίων, γεγονός που μπορεί να συγκεντρώσει τη φθορά στην κωνική επιφάνεια ή στη μία πλευρά του εξαρτήματος.

Γιατί χρησιμοποιούνται κεραμικά πλακίδια αντί για ενσωματωμένο μανίκι;
Τα κεραμικά πλακίδια είναι συχνά πιο πρακτικά για μεγάλες διαμέτρους και συνεχώς μεταβαλλόμενα εσωτερικά προφίλ.

Είναι πάντα καλύτερο το παχύτερο κεραμικό;
Όχι. Η υπερβολική πάχυνση μειώνει την τελική οπή και μπορεί να επηρεάσει τη ροή του υλικού. Το πάχος πρέπει να επιλέγεται για τις πραγματικές συνθήκες φθοράς.

Μπορεί η ELACERA® να κατασκευάσει σύμφωνα με υπάρχον σχέδιο;
Ναι. Η χαλύβδινη δομή, η διάταξη των κεραμικών, οι συνδέσεις και η τελική εσωτερική διάμετρος αναθεωρούνται από το επιβεβαιωμένο σχέδιο.

Ποιες πληροφορίες είναι οι πιο σημαντικές πριν από την προσφορά;
Οι διάμετροι, το μήκος της μετάβασης, η κατεύθυνση ροής, τα χαρακτηριστικά του υλικού και το υπάρχον μοτίβο φθοράς είναι τα κύρια σημεία εκκίνησης.

Μιλήστε με έναν Ειδικό Προστασίας από Φθορά

Στείλτε μας το σχέδιο της μετάβασής σας και τις πληροφορίες λειτουργίας. Θα αναθεωρήσουμε την πιθανή περιοχή φθοράς, τη διάταξη των κεραμικών και τις λεπτομέρειες σύνδεσης πριν ετοιμάσουμε την τεχνική προσφορά.
