Κεραμικό στρωμένο σωλήνα για τη μεταφορά αποσβέσματος

Περιγραφή προϊόντος

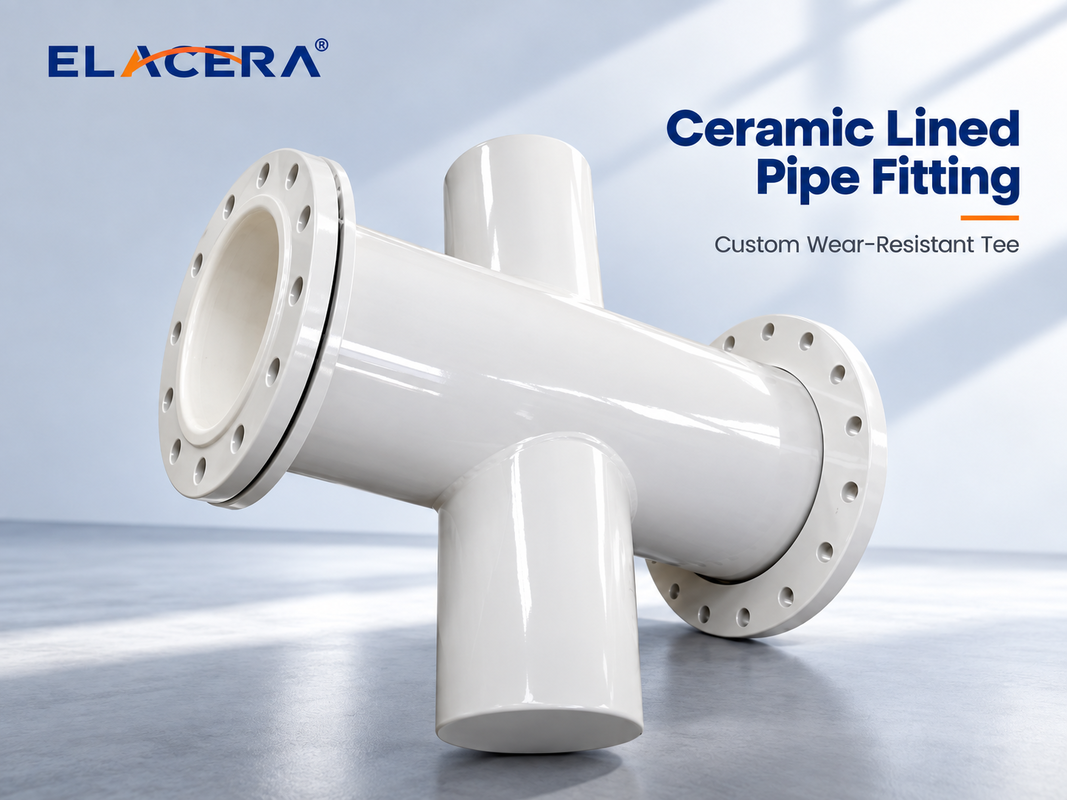

Οι σωλήνες διακλάδωσης (tee) με κεραμική επένδυση ELACERA χρησιμοποιούν ανθεκτικά στην τριβή κεραμικά πλακίδια αλουμίνας για την προστασία των συνδέσεων διακλάδωσης και των περιοχών διανομής ροής που εκτίθενται σε συγκεντρωμένη τριβή και κρούση σωματιδίων. Μπορούμε να προσαρμόσουμε τη γωνία διακλάδωσης, τη διάμετρο του σωλήνα, το πάχος του κεραμικού, τη χαλύβδινη κατασκευή και τον τύπο σύνδεσης για να ταιριάζουν με τα σχέδια του έργου.

Ένα tee είναι συχνά ένα από τα πιο δύσκολα τμήματα για προστασία σε έναν αγωγό μεταφοράς με τριβή.

Σε αντίθεση με έναν ευθύ σωλήνα, το υλικό που εισέρχεται σε ένα tee δεν ακολουθεί μια ενιαία, απλή διαδρομή ροής. Στην περιοχή της διακλάδωσης, τα σωματίδια μπορεί να αλλάξουν κατεύθυνση, να χτυπήσουν το τοίχωμα της σύνδεσης ή να συγκεντρωθούν στη μία πλευρά του εξαρτήματος. Ως αποτέλεσμα, η φθορά είναι συχνά έντονα εντοπισμένη αντί να κατανέμεται ομοιόμορφα.

Για αυτόν τον λόγο, ένα tee με κεραμική επένδυση δεν πρέπει απλώς να αντιμετωπίζεται ως ένας ευθύς κεραμικός σωλήνας με μια επιπλέον διακλάδωση.

Η διάταξη του κεραμικού πρέπει να ακολουθεί την πραγματική γεωμετρία του εξαρτήματος και να παρέχει συνεχή προστασία μέσω της σύνδεσης.

Η Σύνδεση Είναι Συνήθως η Περιοχή που Εξετάζουμε Πρώτα

Όταν σκόνη με τριβή, τέφρα, ορυκτά σωματίδια ή άλλο χύμα υλικό περνά μέσα από ένα tee, η είσοδος της διακλάδωσης και το τοίχωμα απέναντι από την εισερχόμενη ροή μπορεί να υποστούν επαναλαμβανόμενη κρούση σωματιδίων.

Το πραγματικό μοτίβο φθοράς εξαρτάται από διάφορους παράγοντες, συμπεριλαμβανομένης της κατεύθυνσης ροής του υλικού, της ταχύτητας μεταφοράς, του μεγέθους και της σκληρότητας των σωματιδίων, της γωνίας διακλάδωσης, της συγκέντρωσης στερεών και της διαμέτρου του σωλήνα.

Αυτός είναι ο λόγος για τον οποίο δύο tees με την ίδια ονομαστική διάμετρο μπορεί να απαιτούν διαφορετικές σχεδιάσεις επένδυσης.

Για θέσεις σοβαρής φθοράς, μπορεί να εξεταστεί παχύτερο κεραμικό ή τοπικά ενισχυμένη επένδυση αντί να χρησιμοποιείται ακριβώς το ίδιο πάχος κεραμικού σε ολόκληρο το εξάρτημα.

Διάταξη Κεραμικού Γύρω από τη Σύνδεση του Tee

Για ένα tee με επένδυση από κεραμικά πλακίδια, το πιο σημαντικό μέρος δεν είναι απλώς το ίδιο το κεραμικό υλικό, αλλά ο τρόπος με τον οποίο τα πλακίδια είναι διατεταγμένα γύρω από τη διακλάδωση και τη σύνδεση.

Η εσωτερική επιφάνεια ενός tee αλλάζει συνεχώς εκεί που ο κύριος σωλήνας συναντά τη διακλάδωση. Τα κεραμικά πλακίδια, επομένως, πρέπει να κοπούν και να διαταχθούν σύμφωνα με την πραγματική εσωτερική γεωμετρία, ώστε η επιφάνεια ανθεκτική στην τριβή να παραμένει όσο το δυνατόν πιο συνεχής.

Μπορούν να χρησιμοποιηθούν ειδικά διαμορφωμένα ή κομμένα κεραμικά πλακίδια γύρω από δύσκολες περιοχές μετάβασης.

Όπου αναμένεται να είναι πιο συγκεντρωμένη η κρούση σωματιδίων, το πάχος του κεραμικού μπορεί επίσης να προσαρμοστεί τοπικά σύμφωνα με τις συνθήκες λειτουργίας και τον εγκεκριμένο σχεδιασμό.

Αυτό δίνει στην επένδυση από κεραμικά πλακίδια ένα σημαντικό πλεονέκτημα για εξαρτήματα σωλήνων μεγάλης διαμέτρου και μη τυποποιημένα, επειδή η διάταξη μπορεί να προσαρμοστεί σε πολύπλοκα εσωτερικά σχήματα.

Σωλήνας Τ ή Σωλήνας Υ;

Δεν απαιτεί κάθε σύστημα μεταφοράς ένα συμβατικό tee 90°.

Όπου το διάγραμμα διεργασίας και εγκατάστασης το επιτρέπει, μια διακλάδωση σχήματος Υ μπορεί να παρέχει μια ομαλότερη αλλαγή στην κατεύθυνση του υλικού.

Η γεωμετρία μιας διακλάδωσης επηρεάζει τον τρόπο με τον οποίο τα σωματίδια αλλάζουν κατεύθυνση μέσω του εξαρτήματος, οπότε η κατανομή της φθοράς μέσα σε ένα tee 90° μπορεί να διαφέρει από αυτήν ενός σωλήνα Υ.

Αυτό δεν σημαίνει ότι μια γωνία διακλάδωσης είναι κατάλληλη για κάθε εφαρμογή. Η γεωμετρία του σωλήνα, η κατεύθυνση ροής, τα χαρακτηριστικά του υλικού και ο χώρος εγκατάστασης πρέπει να λαμβάνονται υπόψη από κοινού.

Η ELACERA μπορεί να κατασκευάσει τόσο συμβατικά tees με κεραμική επένδυση όσο και προσαρμοσμένους σωλήνες Υ με κεραμική επένδυση σύμφωνα με τα σχέδια του έργου.

Τυπικές Επιλογές Κατασκευής
