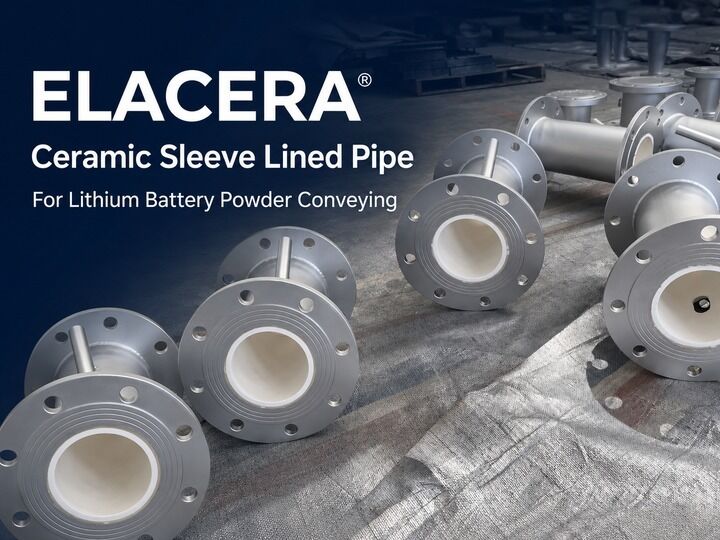

Σωλήνας με επένδυση από κεραμικό χιτώνιο από ανοξείδωτο χάλυβα για μεταφορά σκόνης μπαταρίας λιθίου

​Περιγραφή προϊόντος

Σε μια γραμμή μεταφοράς σκόνης μπαταρίας λιθίου, το πρακτικό ερώτημα δεν είναι απλώς αν ο κεραμικός είναι σκληρότερος από τον ανοξείδωτο χάλυβα. Το πραγματικό ερώτημα είναι αν η πλήρης επιφάνεια επαφής με τη σκόνη —συμπεριλαμβανομένων των κεραμικών συνδέσεων, των μεταβάσεων φλάντζας και των αλλαγών στην εσωτερική διάμετρο— παραμένει προστατευμένη και σωστά ευθυγραμμισμένη.

Αυτός ο σωλήνας με επένδυση κεραμικού δακτυλίου για μεταφορά σκόνης μπαταρίας λιθίου χρησιμοποιεί ενσωματωμένους δακτυλίους αλουμίνας 95% μέσα σε εξωτερικό σωλήνα από ανοξείδωτο χάλυβα SUS304 ή SUS316L. Κάθε δακτύλιος παρέχει προστασία από τη φθορά σε όλη την περιφέρεια, ενώ τα φλαντζωτά άκρα επιτρέπουν στο τμήμα του σωλήνα να συνδεθεί με το υπάρχον σύστημα μεταφοράς.

Ο βαθμός κεραμικού και όλα τα υλικά επαφής με τη σκόνη πρέπει να επιβεβαιώνονται σύμφωνα με τη μεταφερόμενη σκόνη και τις απαιτήσεις της διαδικασίας του πελάτη.

Παράμετροι προϊόντος

Οι παραπάνω προδιαγραφές είναι γενικές αναφορές. Τα τελικά υλικά, οι διαστάσεις και η κατασκευή υπόκεινται στο επιβεβαιωμένο σχέδιο και στις απαιτήσεις της διαδικασίας.

ΓΙΑΤΙ Η ΦΘΟΡΑ ΣΩΛΗΝΩΝ ΜΠΟΡΕΙ ΝΑ ΓΙΝΕΙ ΖΗΤΗΜΑ ΠΟΙΟΤΗΤΑΣ ΥΛΙΚΟΥ;

Οι λεπτές σκόνες υλικού καθόδου ή ανόδου μπορούν να ολισθαίνουν συνεχώς και να συγκρούονται με τον τοίχο του σωλήνα κατά τη μεταφορά. Υψηλότερη ταχύτητα, αλλαγές στην εσωτερική διάμετρο και τοπικές αναταράξεις μπορεί να συγκεντρώσουν τη φθορά σε μια σχετικά μικρή περιοχή.

Εάν η εσωτερική μεταλλική επιφάνεια εκτεθεί, το αποτέλεσμα μπορεί να είναι κάτι περισσότερο από ένας φθαρμένος σωλήνας. Η άμεση επαφή μεταξύ της σκόνης και της μεταλλικής επιφάνειας μπορεί επίσης να αυξήσει τον κίνδυνο ανεπιθύμητης μεταλλικής μόλυνσης.

Ένας σχεδιασμός προστασίας από τη φθορά για τη μεταφορά σκόνης μπαταρίας λιθίου θα πρέπει επομένως να απαντά σε δύο ερωτήσεις:

• Πού θα επιτεθεί το υλικό στον σωλήνα πρώτα;
• Μπορεί η εσωτερική κεραμική επιφάνεια να παραμείνει συνεχής σε συνδέσεις και συνδέσεις;

Το απαιτούμενο επίπεδο ελέγχου μόλυνσης ποικίλλει μεταξύ των διαδικασιών. Το συγκολλητικό κεραμικού βαθμού, το υλικό σύνδεσης και άλλα υλικά επαφής με τη σκόνη θα πρέπει επομένως να ελέγχονται έναντι της πραγματικής προδιαγραφής υλικού του πελάτη.

ΠΟΥ ΞΕΚΙΝΑΕΙ ΣΥΝΗΘΩΣ Η ΦΘΟΡΑ;

Ένας ευθύς σωλήνας μπορεί να φαίνεται λιγότερο κρίσιμος από μια γωνία, αλλά τοπική φθορά μπορεί ακόμα να αναπτυχθεί σε:

• Μεταβάσεις άκρων φλάντζας
• Εσφαλμένα ευθυγραμμισμένες συνδέσεις κεραμικών δακτυλίων
• Απότομες αλλαγές στην εσωτερική διάμετρο
• Εκτεθειμένες άκρες κεραμικού
• Είσοδοι σωλήνων όπου η σκόνη εισέρχεται υπό γωνία
• Θέσεις όπου οι τοπικές αναταράξεις διαταράσσουν την κανονική ροή

Ένα μικρό εσωτερικό βήμα μπορεί να παρεμποδίζει επανειλημμένα τα κινούμενα σωματίδια. Εάν ένας κεραμικός δακτύλιος δεν είναι ευθυγραμμισμένος με τον επόμενο, η σύνδεση μπορεί να διαταράξει τη ροή της σκόνης και να συγκεντρώσει τριβή γύρω από την εκτεθειμένη άκρη.

Για αυτόν τον λόγο, η ευθυγράμμιση της εσωτερικής διαμέτρου και οι μεταβάσεις άκρων μπορούν να είναι εξίσου σημαντικές με τη σκληρότητα και το πάχος του κεραμικού.

ΓΙΑΤΙ ΝΑ ΧΡΗΣΙΜΟΠΟΙΗΘΟΥΝ ΕΝΣΩΜΑΤΩΜΕΝΟΙ ΚΕΡΑΜΙΚΟΙ ΔΑΚΤΥΛΙΟΙ;

Κάθε κεραμικός δακτύλιος σχηματίζεται ως ένας πλήρης δακτύλιος και καλύπτει την πλήρη εσωτερική περιφέρεια του σωλήνα. Πολλαπλοί δακτύλιοι συναρμολογούνται κατά μήκος του σωλήνα για να δημιουργήσουν μια συνεχή κεραμική επενδεδυμένη ροή.

Σε σύγκριση με μεμονωμένα κεραμικά πλακίδια, η δομή του δακτυλίου δεν έχει διαμήκη αρμούς πλακιδίων που τρέχουν στην κατεύθυνση της ροής του υλικού. Αυτό μειώνει τον αριθμό των πιθανών εκτεθειμένων κενών και δημιουργεί μια πιο συνεπή εσωτερική επιφάνεια.

Ωστόσο, ένας σωλήνας με επένδυση κεραμικού δακτυλίου δεν είναι εντελώς χωρίς αρμούς. Υπάρχουν ακόμα αρμοί μεταξύ μεμονωμένων δακτυλίων. Αυτοί οι αρμοί πρέπει να είναι σφιχτοί και σωστά ευθυγραμμισμένοι, ώστε καμία ανυψωμένη κεραμική άκρη να μην βλέπει προς το εισερχόμενο υλικό.

Η αξία του σχεδιασμού του δακτυλίου δεν είναι επομένως απλώς «περισσότερο κεραμικό». Προέρχεται από τον έλεγχο του αριθμού, της κατεύθυνσης και της ευθυγράμμισης των αρμών.

Ποια Δομή Επένδυσης Ταιριάζει στον Σωλήνα;

Οι κεραμικοί δακτύλιοι δεν είναι αυτόματα η καλύτερη λύση για κάθε σωλήνα. Μεγάλες διάμετροι, πολύπλοκα εξαρτήματα, σοβαρή πρόσκρουση ή ασυνήθιστα εσωτερικά σχήματα μπορεί να απαιτούν κεραμικά πλακίδια ή μια ξεχωριστά σχεδιασμένη δομή επένδυσης.

Πέντε Λεπτομέρειες Σχεδιασμού που Έχουν Σημασία

Τελική εσωτερική διάμετρος

Το πάχος του κεραμικού μειώνει την διαθέσιμη εσωτερική διάμετρο του σωλήνα. Η επιλογή παχύτερης επένδυσης χωρίς έλεγχο της τελικής εσωτερικής διαμέτρου μπορεί να αλλάξει την ταχύτητα μεταφοράς και τη συμπεριφορά ροής. Η απαιτούμενη τελική εσωτερική διάμετρος θα πρέπει να επιβεβαιωθεί πριν οριστικοποιηθούν οι διαστάσεις των κεραμικών δακτυλίων.

Ευθυγράμμιση κεραμικών δακτυλίων

Οι γειτονικοί δακτύλιοι πρέπει να παραμένουν ομόκεντροι και να σχηματίζουν ένα συνεπές εσωτερικό πέρασμα. Η εσφαλμένη ευθυγράμμιση μπορεί να δημιουργήσει ανυψωμένα βήματα που δέχονται επαναλαμβανόμενες προσκρούσεις σωματιδίων και επιταχύνουν την τοπική φθορά.

Μετάβαση φλάντζας-άκρου

Η κεραμική επένδυση πρέπει να τερματίζει καθαρά και στα δύο άκρα του σωλήνα. Μια εκτεθειμένη μεταλλική άκρη, ένα ακάλυπτο κενό ή ένα απότομο εσωτερικό βήμα κοντά στη φλάντζα μπορεί να γίνει ένα πρώιμο σημείο φθοράς. Όπου απαιτείται αυστηρή μείωση της μεταλλικής επαφής, ολόκληρη η διεπαφή της φλάντζας και η σύνδεσή της με το επόμενο τμήμα σωλήνα θα πρέπει να ελεγχθούν.

Συγκόλληση και συνθήκες λειτουργίας

Το σύστημα συγκόλλησης πρέπει να επιλέγεται σύμφωνα με την πραγματική θερμοκρασία, τους κραδασμούς και το περιβάλλον λειτουργίας. Η σκληρότητα του κεραμικού από μόνη της δεν καθορίζει το όριο λειτουργίας του πλήρους επενδεδυμένου σωλήνα.

Σχεδιασμός σωλήνα και φλάντζας

Ο βαθμός ανοξείδωτου χάλυβα, το πάχος του τοιχώματος του σωλήνα, το πρότυπο φλάντζας και η κλάση πίεσης πρέπει να ταιριάζουν με το σχέδιο του αγωγού και τις απαιτήσεις του συστήματος. Η κεραμική επένδυση παρέχει προστασία από τη φθορά, αλλά δεν πρέπει να χρησιμοποιείται για να αντισταθμίσει έναν ακατάλληλο σχεδιασμό χαλύβδινου σωλήνα ή φλάντζας.

SUS304 ή SUS316L;

Διατίθενται εξωτερικοί σωλήνες από ανοξείδωτο χάλυβα SUS304 και SUS316L.

Η τελική επιλογή πρέπει να βασίζεται στο περιβάλλον της διαδικασίας, στις προδιαγραφές του πελάτη και στον σχεδιασμό του αγωγού. Ο SUS316L μπορεί να επιλεγεί για πιο απαιτητικά χημικά περιβάλλοντα, αλλά δεν είναι απαραίτητος αυτόματα για κάθε γραμμή σκόνης μπαταρίας λιθίου.

Ο βαθμός ανοξείδωτου χάλυβα που αναγράφεται στο επιβεβαιωμένο σχέδιο πρέπει πάντα να έχει προτεραιότητα.

Τι πρέπει να ελεγχθεί πριν από την προσφορά;

Πριν από την επιλογή του πάχους του κεραμικού ή την προετοιμασία μιας προσφοράς, είναι χρήσιμο να επιβεβαιωθούν:

• Προδιαγραφές μεταφερόμενης σκόνης και υλικού
• Μέγεθος σωματιδίων και ταχύτητα μεταφοράς
• Θερμοκρασία και πίεση λειτουργίας
• Υπάρχουσα θέση φθοράς και μοτίβο αστοχίας
• Απαιτούμενη τελική εσωτερική διάμετρος
• Μεταβάσεις φλάντζας και αλλαγές στην εσωτερική διάμετρο
• Απαιτούμενος βαθμός ανοξείδωτου χάλυβα
• Πρότυπο φλάντζας και κλάση πίεσης
• Κραδασμοί, πρόσκρουση ή συχνή αποσυναρμολόγηση
• Απαιτήσεις σχετικά με μεταλλική μόλυνση και υλικά επαφής με τη σκόνη

Αυτές οι λεπτομέρειες βοηθούν στον προσδιορισμό εάν ένας ενσωματωμένος κεραμικός δακτύλιος είναι κατάλληλος και πού ο σχεδιασμός του σωλήνα απαιτεί πρόσθετη προσοχή.

Κατασκευή και επιθεώρηση

Πριν από τη συναρμολόγηση, ο σωλήνας από ανοξείδωτο χάλυβα, οι διαστάσεις της φλάντζας και η εφαρμογή του κεραμικού δακτυλίου ελέγχονται έναντι του επιβεβαιωμένου σχεδίου.

Κατά την εγκατάσταση του κεραμικού, δίνεται προσοχή στα εξής:

• Σειρά και ευθυγράμμιση κεραμικών δακτυλίων
• Κατάσταση αρμού
• Τελική εσωτερική διάμετρος
• Συνέπεια εσωτερικής επιφάνειας
• Τερματισμός κεραμικού και στα δύο άκρα του σωλήνα

Η τελική επιθεώρηση καλύπτει:

• Κατάσταση εσωτερικής διαμέτρου με κεραμική επένδυση
• Διαστάσεις σωλήνα και φλάντζας
• Προσανατολισμός φλάντζας
• Εμφάνιση συγκόλλησης
• Ευθυγράμμιση κεραμικών αρμών
• Συνολική συμμόρφωση με το σχέδιο

Πρόσθετα έγγραφα επιθεώρησης μπορούν να προετοιμαστούν σύμφωνα με τις συμφωνημένες απαιτήσεις του έργου.

Συσκευασία και παράδοση

Οι τελικοί σωλήνες με επένδυση κεραμικού δακτυλίου προστατεύονται ατομικά και ασφαλίζονται σε χαλύβδινες σχάρες ή συσκευάζονται σε κατάλληλα ενισχυμένες εξαγωγικές θήκες.

Οι επιφάνειες φλάντζας και τα άκρα σωλήνων προστατεύονται για να μειωθεί ο κίνδυνος πρόσκρουσης, υγρασίας και εισόδου ξένων υλικών κατά τη διαχείριση και τη μεταφορά. Μακριά ή βαριά τμήματα σωλήνων στερεώνονται σύμφωνα με τις διαστάσεις και το βάρος τους.

Σήματα συσκευασίας, ετικέτες προϊόντων και εξαγωγικά έγγραφα μπορούν να προετοιμαστούν σύμφωνα με τις απαιτήσεις του έργου και του προορισμού.

Συχνές Ερωτήσεις

Ε1: Ένας κεραμικός δακτύλιος εξαλείφει τη μεταλλική επαφή;

Α: Όχι αυτόματα. Οι κεραμικοί δακτύλιοι προστατεύουν την κύρια εσωτερική διάμετρο του σωλήνα, αλλά οι διεπαφές φλάντζας, οι μεταβάσεις, οι συνδέσεις και άλλα υλικά επαφής με τη σκόνη πρέπει επίσης να ελεγχθούν εάν απαιτείται αυστηρή μείωση της μεταλλικής επαφής.

Ε2: Είναι το παχύτερο κεραμικό πάντα καλύτερο;

Α: Όχι. Το πάχος του κεραμικού πρέπει να ταιριάζει με τις συνθήκες φθοράς και την απαιτούμενη τελική εσωτερική διάμετρο. Υπερβολικό πάχος μπορεί να μειώσει την περιοχή ροής, ενώ ανεπαρκές πάχος μπορεί να μην παρέχει την αναμενόμενη αντοχή στη φθορά.

Ε3: Είναι ένας κεραμικός δακτύλιος καλύτερος από τα κεραμικά πλακίδια;

Α: Εξαρτάται από τη γεωμετρία του σωλήνα και τις συνθήκες λειτουργίας. Οι κεραμικοί δακτύλιοι παρέχουν προστασία σε όλη την περιφέρεια με λιγότερους διαμήκεις αρμούς. Τα κεραμικά πλακίδια είναι συχνά πιο ευέλικτα για μεγάλες διαμέτρους και περίπλοκα σχήματα.

Ε4: Μπορούν να παραδοθούν και SUS304 και SUS316L;

Α: Ναι. Ο τελικός βαθμός ανοξείδωτου χάλυβα επιλέγεται σύμφωνα με το σχέδιο του πελάτη, το περιβάλλον της διαδικασίας και τις τεχνικές απαιτήσεις.

Ε5: Είναι η αλουμίνα 95% κατάλληλη για κάθε σκόνη μπαταρίας λιθίου;

Α: Όχι απαραίτητα. Χρησιμοποιείται συνήθως για βιομηχανική προστασία από τη φθορά, αλλά ο βαθμός κεραμικού και όλα τα υλικά επαφής με τη σκόνη πρέπει να επιβεβαιώνονται έναντι των ορίων μόλυνσης και των απαιτήσεων της διαδικασίας του πελάτη.

Ε6: Μπορούν οι κεραμικοί δακτύλιοι να χρησιμοποιηθούν σε γωνίες και τριόδους;

Α: Μπορούν να χρησιμοποιηθούν όταν μπορούν να κατασκευαστούν και να εγκατασταθούν κατάλληλα κεραμικά σχήματα. Ωστόσο, η γεωμετρία του σωλήνα, η κατεύθυνση πρόσκρουσης και τα όρια κατασκευής πρέπει να αξιολογούνται ξεχωριστά. Αυτή η σελίδα προϊόντος περιγράφει κυρίως ευθύ τμήματα σωλήνων με φλάντζες.

Ε7: Ποιες πληροφορίες χρειάζονται για τεχνική αξιολόγηση;

Α: Παρακαλούμε να παρέχετε το σχέδιο του σωλήνα, την ποσότητα, τη μεταφερόμενη σκόνη, το μέγεθος σωματιδίων, την ταχύτητα μεταφοράς, τη θερμοκρασία, την πίεση, τον βαθμό ανοξείδωτου χάλυβα, το απαιτούμενο πάχος κεραμικού, την τελική εσωτερική διάμετρο και το πρότυπο φλάντζας.

Σχετικά με την Elacera

Η Elacera είναι η μάρκα προστασίας από τη φθορά της Hunan Yibeinuo New Material Co., Ltd. Εστιάζουμε σε επενδύσεις από κεραμικό αλουμίνας και προσαρμοσμένες λύσεις προστασίας από τη φθορά για βιομηχανικό εξοπλισμό μεταφοράς.

Δεν επιλέγουμε μια κεραμική επένδυση μόνο σύμφωνα με το όνομα του προϊόντος ή το πάχος του κεραμικού. Στείλτε μας το σχέδιο του σωλήνα, τις συνθήκες λειτουργίας και πληροφορίες για το υπάρχον σημείο φθοράς. Η ομάδα μας θα ελέγξει τον μηχανισμό φθοράς, τις εσωτερικές μεταβάσεις, την τελική εσωτερική διάμετρο και τη διάταξη των κεραμικών δακτυλίων πριν προτείνει μια κατάλληλη δομή.
