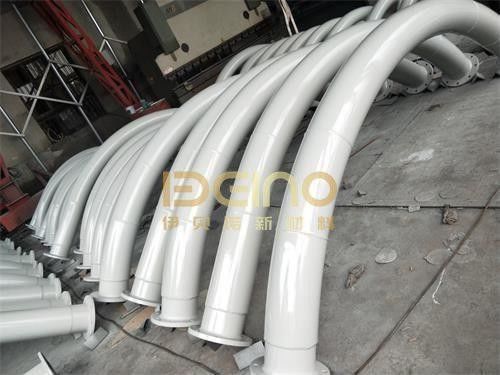

Αλουμινένιο κεραμικό επενδυμένο ατσάλινο σωλήνα αγκώνες ανθεκτικό στην φθορά προσαρμοσμένο μέγεθος

Περιγραφή προϊόντος

Οι αγκώνες από χαλυβδοσωλήνα με επένδυση κεραμικού είναι σχεδιασμένοι για τμήματα υψηλής φθοράς αγωγών μεταφοράς λειαντικών υλικών. Όταν η ροή του υλικού αλλάζει κατεύθυνση σε έναν αγκώνα, τα σωματίδια μπορούν να προσκρούουν επανειλημμένα στον εσωτερικό τοίχο, καθιστώντας τις καμπύλες μία από τις περιοχές που είναι πιο πιθανό να υποστούν συγκεντρωμένη φθορά.

Οι αγκώνες ELACERA με επένδυση κεραμικού συνδυάζουν ένα χαλύβδινο σώμα σωλήνα με μια ανθεκτική στη φθορά επένδυση από αλουμίνα κεραμικό. Το χαλύβδινο περίβλημα παρέχει δομική αντοχή, ενώ η κεραμική επένδυση προστατεύει την επιφάνεια επαφής με το υλικό από την τριβή.

Η γωνία του αγκώνα, η ακτίνα κάμψης, το μέγεθος του χαλυβδοσωλήνα, το πάχος του κεραμικού και ο τύπος σύνδεσης μπορούν να προσαρμοστούν σύμφωνα με το εγκεκριμένο σχέδιο και τις πραγματικές συνθήκες λειτουργίας.

Τεχνικές παράμετροι κεραμικού

Δομή προϊόντος και προσαρμογή

Η κεραμική επένδυση τοποθετείται στην εσωτερική επιφάνεια του χαλύβδινου αγκώνα για να σχηματίσει ένα ανθεκτικό στη φθορά στρώμα επαφής με το υλικό.

Ανάλογα με τη διάμετρο του σωλήνα, τη γεωμετρία του αγκώνα και τις συνθήκες εργασίας, η διάταξη του κεραμικού μπορεί να σχεδιαστεί σύμφωνα με το σχέδιο του έργου. Για προσαρμοσμένη παραγωγή, οι ακόλουθες διαστάσεις πρέπει κανονικά να επιβεβαιωθούν:

Αυτή η προσέγγιση βάσει σχεδίου είναι ιδιαίτερα σημαντική όταν ο αγκώνας με επένδυση κεραμικού πρέπει να συνδεθεί απευθείας με υπάρχοντες αγωγούς ή εξοπλισμό.

Χαρακτηριστικά προϊόντος

Το κύριο πλεονέκτημα ενός αγκώνα με επένδυση κεραμικού αλουμίνας δεν είναι απλώς η σκληρότητα του κεραμικού. Η επένδυση πρέπει επίσης να ταιριάζει με τη διαδρομή ροής και τη γεωμετρία της καμπύλης.

Το κεραμικό αλουμίνας 95% παρέχει μια σκληρή, ανθεκτική στη φθορά επιφάνεια, ενώ το χαλύβδινο σώμα διατηρεί τη μηχανική αντοχή του εξαρτήματος σωλήνα. Η λεία κεραμική επιφάνεια επαφής είναι κατάλληλη για λειαντικές σκόνες και κοκκώδη υλικά, και διαφορετικά πάχη κεραμικού μπορούν να επιλεγούν ανάλογα με το αναμενόμενο επίπεδο φθοράς.

Για περιοχές με συγκεντρωμένη φθορά, η διάταξη ή το πάχος του κεραμικού μπορούν να προσαρμοστούν σύμφωνα με τις συνθήκες λειτουργίας και το εγκεκριμένο σχέδιο.

Εφαρμογές

Οι αγκώνες από χαλυβδοσωλήνα με επένδυση κεραμικού χρησιμοποιούνται συνήθως σε συστήματα πνευματικής μεταφοράς και μεταφοράς χύδην υλικών σε εργοστάσια τσιμέντου, θερμοηλεκτρικούς σταθμούς, χαλυβουργεία, εξόρυξη και επεξεργασία ορυκτών, διαχείριση άνθρακα, χημική επεξεργασία και παραγωγή υλικών μπαταριών λιθίου.

Τυπικά μεταφερόμενα υλικά περιλαμβάνουν σκόνη τσιμέντου, ιπτάμενη τέφρα, αλεσμένο άνθρακα, λεπτά ορυκτά, τέφρα, λειαντικές σκόνες και άλλα χύδην στερεά.

Είναι ιδιαίτερα κατάλληλοι για καμπύλες αγωγών όπου οι συμβατικοί χαλύβδινοι αγκώνες υπόκεινται σε συχνή τριβή και αντικατάσταση.

Πληροφορίες που απαιτούνται για προσφορά

Για μια πιο ακριβή τεχνική αξιολόγηση και προσφορά, παρακαλούμε να παρέχετε το σχέδιο του σωλήνα ή του αγκώνα μαζί με το υλικό μεταφοράς και τις συνθήκες λειτουργίας.

Χρήσιμες πληροφορίες περιλαμβάνουν τη διάμετρο του σωλήνα, τη γωνία και την ακτίνα του αγκώνα, το υλικό και το πάχος του χάλυβα, το πάχος του κεραμικού, το υλικό μεταφοράς, το μέγεθος των σωματιδίων, τη θερμοκρασία λειτουργίας, την πίεση και την ταχύτητα μεταφοράς.

Εάν η τελική εσωτερική διάμετρος είναι κρίσιμη για το σύστημα, παρακαλούμε να την αναφέρετε σαφώς στο σχέδιο.

Συχνές Ερωτήσεις

Ε1: Τι κεραμικό υλικό χρησιμοποιείται μέσα στον αγκώνα;
Α1: Η τυπική μας επένδυση ανθεκτική στη φθορά είναι κεραμικό αλουμίνας 95%. Άλλα κεραμικά υλικά μπορούν να αξιολογηθούν ανάλογα με τις συνθήκες εργασίας.

Ε2: Μπορούν το μέγεθος και η ακτίνα του αγκώνα να προσαρμοστούν;
Α2: Ναι. Η γωνία του αγκώνα, η ακτίνα, η διάμετρος του σωλήνα, το πάχος του χάλυβα, το πάχος του κεραμικού και ο τύπος σύνδεσης μπορούν να κατασκευαστούν σύμφωνα με τα σχέδια.

Ε3: Πού συμβαίνει συνήθως η πιο σοβαρή φθορά σε έναν αγκώνα;
Α3: Σε πολλά συστήματα μεταφοράς λειαντικών, η φθορά συγκεντρώνεται γύρω από την εξωτερική καμπύλη επειδή τα σωματίδια αλλάζουν κατεύθυνση και προσκρούουν στην επιφάνεια της καμπύλης. Το πραγματικό μοτίβο φθοράς εξαρτάται από τα χαρακτηριστικά του υλικού και τις συνθήκες μεταφοράς.

Ε4: Τι πληροφορίες πρέπει να παρέχονται πριν από την παραγωγή;
Α4: Προτιμάται ένα σχέδιο σωλήνα. Το υλικό μεταφοράς, το μέγεθος των σωματιδίων, η ταχύτητα, η θερμοκρασία λειτουργίας και η πίεση είναι επίσης χρήσιμα για την επιλογή της κεραμικής επένδυσης.

Ε5: Μπορούν οι αγκώνες με κεραμική επένδυση να παραδοθούν με φλάντζες;
Α5: Ναι. Μπορούν να παραδοθούν συνδέσεις με φλάντζα, συγκόλληση και άλλες προσαρμοσμένες συνδέσεις σύμφωνα με το σχέδιο του έργου.
