Προσαρμοσμένη κεραμική επένδυση από αλουμίνα για λειαντική μεταφορά

Περιγραφή Προϊόντος

Οι καμπύλες με κεραμική επένδυση ELACERA® χρησιμοποιούνται σε σημεία όπου λειαντικές σκόνες και κοκκώδη υλικά αλλάζουν κατεύθυνση εντός ενός συστήματος μεταφοράς. Η χαλύβδινη καμπύλη παρέχει το σώμα αντοχής στην πίεση και τη δομική στήριξη, ενώ τα κεραμικά πλακίδια αλουμίνας 92% προστατεύουν την εσωτερική επιφάνεια από τη φθορά ολίσθησης και την πρόσκρουση σωματιδίων.

Η επένδυση τοποθετείται μετά τη διαμόρφωση της χαλύβδινης καμπύλης. Το μέγεθος, το πάχος και η διάταξη των κεραμικών επιλέγονται ανάλογα με τη διάμετρο της καμπύλης, την ακτίνα καμπυλότητας και τις συνθήκες λειτουργίας.

Λεπτομέρειες Προϊόντος

Γιατί οι Καμπύλες Συνήθως Φθείρονται Πριν από τους Ευθείς Σωλήνες

Το υλικό δεν κινείται μέσα από μια καμπύλη με τον ίδιο τρόπο που κινείται μέσα από έναν ευθύ σωλήνα. Όταν η ροή αλλάζει κατεύθυνση, τα σωματίδια συνεχίζουν να κινούνται προς την εξωτερική ακτίνα. Επομένως, η εξωτερική καμπύλη δέχεται περισσότερη επαφή ολίσθησης και άμεση πρόσκρουση από ό,τι η εσωτερική ακτίνα.

Η διαφορά γίνεται πιο εμφανής κατά τη μεταφορά χονδρόκοκκων σωματιδίων, υλικών με ακανόνιστα σχήματα ή μειγμάτων με ασταθείς συνθήκες ροής. Μια καμπύλη μικρής ακτίνας μπορεί επίσης να υποστεί πιο συγκεντρωμένη φθορά από μια καμπύλη μεγάλης ακτίνας.

Η απλή χρήση της ίδιας κεραμικής διάταξης σε ολόκληρη την καμπύλη ενδέχεται να μην είναι η καταλληλότερη λύση. Το πάχος του κεραμικού και η διάταξη των πλακιδίων γύρω από την εξωτερική ακτίνα θα πρέπει να επανεξετάζονται ξεχωριστά, ιδιαίτερα όταν προηγούμενες χαλύβδινες καμπύλες έχουν διατρηθεί από φθορά στην ίδια θέση.

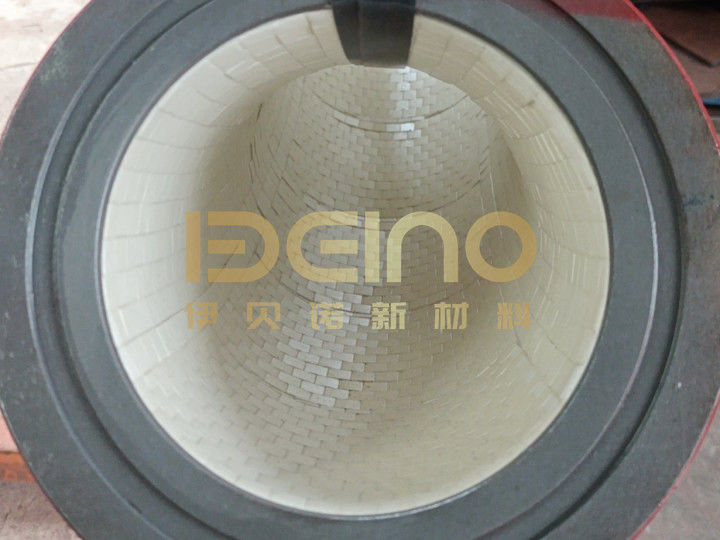

Κεραμική Διάταξη στο Εσωτερικό της Καμπύλης

Αυτή η καμπύλη χρησιμοποιεί μεμονωμένα κεραμικά πλακίδια αλουμίνας αντί για ενιαίο κεραμικό χιτώνιο. Τα μικρότερα τεμάχια ακολουθούν την καμπύλη εσωτερική επιφάνεια και μπορούν να διαταχθούν με μεγαλύτερη ακρίβεια γύρω από διαφορετικές διαμέτρους καμπυλών και ακτίνες καμπυλότητας.

Οι αρμοί είναι κλιμακωτοί, ώστε το υλικό να μην κινείται συνεχώς κατά μήκος ενός ευθύγραμμου αρμού. Κατά την επένδυση, δίνεται προσοχή στην εξωτερική ακτίνα, στις μεταβάσεις και των δύο άκρων και σε οποιαδήποτε περιοχή όπου η επιφάνεια του χάλυβα θα μπορούσε να παραμείνει εκτεθειμένη.

Μια δομή με επένδυση πλακιδίων είναι ιδιαίτερα πρακτική για μεγάλες διαμέτρους και μη τυποποιημένες καμπύλες. Για αγωγούς μικρής διαμέτρου, μπορεί να εξεταστεί εναλλακτικά ένα ενιαίο κεραμικό χιτώνιο ή τμηματοποιημένος κεραμικός δακτύλιος. Η επιλογή εξαρτάται από την εσωτερική διάμετρο, τη γεωμετρία της καμπύλης και το επίπεδο πρόσκρουσης.

Τυπικές Παράμετροι Κεραμικού Αλουμίνας 92%

Αυτές είναι τυπικές τιμές υλικού. Η τελική ποιότητα κεραμικού και οι απαιτήσεις δοκιμών θα πρέπει να επιβεβαιώνονται στις προδιαγραφές της παραγγελίας.

Η Μετάβαση των Άκρων Απαιτεί Προσεκτικό Έλεγχο

Μια καμπύλη με κεραμική επένδυση μπορεί παρ' όλα αυτά να εμφανίσει πρόωρη τοπική φθορά όταν η εσωτερική μετάβαση δεν είναι ομαλή. Εάν το κεραμικό είναι χαμηλότερο από τον παρακείμενο σωλήνα, μέρος του χαλύβδινου τοιχώματος μπορεί να παραμείνει εκτεθειμένο. Εάν είναι υψηλότερο, η ακμή του κεραμικού μπορεί να ανακόπτει επανειλημμένα τη ροή του υλικού.

Για τον λόγο αυτό, η τελική εσωτερική διάμετρος θα πρέπει να ελέγχεται μετά την επένδυση. Το κεραμικό και στα δύο άκρα θα πρέπει να ευθυγραμμίζεται με τον παρακείμενο σωλήνα, και το υπολειπόμενο μήκος συγκόλλησης ή η μετάβαση της φλάντζας θα πρέπει να ακολουθούν το σχέδιο εγκατάστασης.

Η ίδια η χαλύβδινη καμπύλη απαιτεί επίσης διαστασιολογικό έλεγχο. Η γωνία κάμψης, η ακτίνα κεντρικής γραμμής, το μήκος εφαπτομένης και ο προσανατολισμός της φλάντζας επηρεάζουν το εάν το εξάρτημα μπορεί να εγκατασταθεί χωρίς να παραμορφώσει την ευθυγράμμιση του περιβάλλοντος αγωγού.

Πού Χρησιμοποιούνται Αυτές οι Καμπύλες

Οι καμπύλες με κεραμική επένδυση μπορούν να εγκατασταθούν σε αγωγούς που μεταφέρουν:

• Κονιοποιημένο άνθρακα
• Ιπτάμενη τέφρα και τέφρα πυθμένα
• Σκόνη ασβεστόλιθου
• Τσιμέντο και σκόνη κλίνκερ
• Συμπύκνωμα ορυκτών
• Άμμο και λειαντικά σωματίδια
• Σκόνη χαλυβουργείου και σωματίδια σκωρίας
• Άλλα ξηρά χύδην υλικά

Η πραγματική επιλογή επένδυσης θα πρέπει να λαμβάνει υπόψη το μέγεθος των σωματιδίων, την ταχύτητα ροής, τη γωνία πρόσκρουσης, τη θερμοκρασία λειτουργίας και το αν το σύστημα λειτουργεί υπό πίεση ή κενό.

Συχνές Ερωτήσεις

Είναι αυτή μια μονοκόμματη κεραμική καμπύλη;

Όχι. Το προϊόν που παρουσιάζεται σε αυτή τη σελίδα είναι μια χαλύβδινη καμπύλη επενδεδυμένη με μεμονωμένα κεραμικά πλακίδια αλουμίνας. Τα ενιαία κεραμικά χιτώνια εξετάζονται συνήθως για μικρότερες ή πιο κανονικές εσωτερικές διαμέτρους.

Γιατί οι κεραμικοί αρμοί είναι κλιμακωτοί;

Οι κλιμακωτοί αρμοί εμποδίζουν το υλικό να ακολουθήσει μια συνεχή ένωση μέσα στην καμπύλη. Μειώνουν επίσης την πιθανότητα αποκάλυψης μιας άμεσης διαδρομής φθοράς προς τη χαλύβδινη επιφάνεια.

Μπορεί στην εξωτερική ακτίνα να χρησιμοποιηθεί παχύτερο κεραμικό;

Ναι. Όταν η φθορά συγκεντρώνεται στην εξωτερική καμπύλη, μπορεί να τοποθετηθεί παχύτερο κεραμικό ή διαφορετική ποιότητα κεραμικού σε αυτήν την περιοχή σύμφωνα με το σχέδιο και τις συνθήκες λειτουργίας.

Μπορούν να παραχθούν τόσο καμπύλες με φλάντζα όσο και συγκολλητές;

Ναι. Μπορούν να κατασκευαστούν συνδέσεις άκρων με φλάντζα, συγκολλητές και άλλες καθορισμένες συνδέσεις. Ο προσανατολισμός της φλάντζας και το υπολειπόμενο μήκος συγκόλλησης θα πρέπει να σημειώνονται με σαφήνεια στο σχέδιο.

Πώς ελέγχεται η τελική εσωτερική διάμετρος;

Η διάμετρος της χαλύβδινης καμπύλης, το στρώμα συγκολλητικού και το πάχος του κεραμικού συνυπολογίζονται. Η επενδεδυμένη οπή και οι μεταβάσεις και των δύο άκρων ελέγχονται πριν από την παράδοση.

Μπορεί να αναπαραχθεί μια υπάρχουσα φθαρμένη καμπύλη;

Ναι. Η παραγωγή μπορεί να βασιστεί σε επιβεβαιωμένο σχέδιο ή σε υπάρχον δείγμα. Η γωνία κάμψης, η ακτίνα κεντρικής γραμμής, το μήκος εφαπτομένης, οι διαστάσεις σύνδεσης και η θέση της σοβαρότερης φθοράς θα πρέπει να ελέγχονται πριν από την κατασκευή.

Κατά την αντικατάσταση μιας καμπύλης που φθείρεται επανειλημμένα στην εξωτερική ακτίνα, στείλτε στην ELACERA® μια φωτογραφία του φθαρμένου τμήματος μαζί με το αρχικό σχέδιο. Αυτό διευκολύνει τον προσδιορισμό του εάν χρειάζεται να προσαρμοστεί το πάχος του κεραμικού ή η διάταξη της επένδυσης.

​
