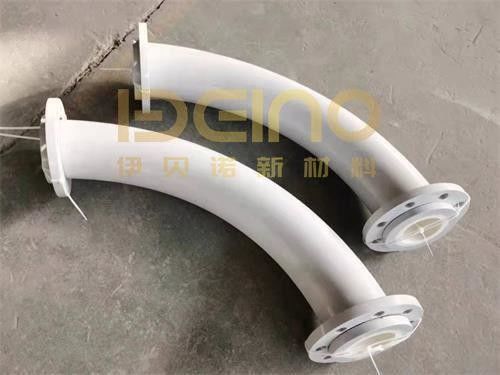

Σιδηροδρομικά σωλήνα από αλουμίνιο με κεραμικό επένδυμα για τη μεταφορά αβραστικών υλών

ΠΕΡΙΓΡΑΦΗ ΠΡΟΪΟΝΤΟΣ

Οι σωλήνες με επένδυση κεραμικού χιτωνίου αλουμίνας ELACERA® συνδυάζουν ένα εξωτερικό χαλύβδινο κέλυφος με ένα συνεχές στρώμα φθοράς από κεραμικό υψηλής αλουμίνας. Είναι σχεδιασμένοι για συστήματα πνευματικής και μηχανικής μεταφοράς που διαχειρίζονται τέφρα, κονιοποιημένο άνθρακα, τσιμέντο, σκωρία, ορυκτά και άλλα λειαντικά υλικά. Οι ευθύγραμμοι σωλήνες, οι καμπύλες και άλλα τμήματα σωληνώσεων μπορούν να προσαρμοστούν σύμφωνα με τις πραγματικές συνθήκες λειτουργίας.

Γιατί οι Σωλήνες Μεταφοράς Φθείρονται Ανομοιόμορφα;

Τα λειαντικά σωματίδια δεν φθείρουν κάθε μέρος ενός αγωγού με τον ίδιο ρυθμό. Η φθορά συνήθως συγκεντρώνεται σε καμπύλες, συστολές, συνδέσεις σωλήνων και άλλες θέσεις όπου το υλικό αλλάζει κατεύθυνση ή ταχύτητα.

Μόλις αναπτυχθεί τοπική λέπτυνση των τοιχωμάτων, μπορεί να προκληθεί διαρροή ακόμη και όταν το μεγαλύτερο μέρος του σωλήνα παραμένει χρησιμοποιήσιμο. Αυτό μπορεί να οδηγήσει σε επαναλαμβανόμενες αντικαταστάσεις, απρογραμματίστους τερματισμούς λειτουργίας και υψηλότερο κόστος συντήρησης.

Πώς Λειτουργεί η Δομή του Κεραμικού Χιτωνίου;

Ο εξωτερικός χαλύβδινος σωλήνας παρέχει μηχανική αντοχή και υποστήριξη κατά την εγκατάσταση. Στο εσωτερικό του σωλήνα, τα κεραμικά χιτώνια υψηλής αλουμίνας σχηματίζουν μια ανθεκτική στη φθορά επιφάνεια πλήρους περιφέρειας που εμποδίζει τα λειαντικά υλικά να έρθουν σε άμεση επαφή με το χαλύβδινο τοίχωμα.

Σε αντίθεση με τη συμβατική επένδυση από κεραμικά πλακίδια, ένα ενιαίο κεραμικό χιτώνιο δεν έχει διαμήκεις αρμούς πλακιδίων. Τα μεμονωμένα χιτώνια τοποθετούνται τμήμα προς τμήμα κατά μήκος του σωλήνα. Η ευθυγράμμιση των αρμών, η τελική εσωτερική διάμετρος και οι μεταβάσεις στα άκρα των φλαντζών πρέπει να ελέγχονται προσεκτικά για να διατηρείται μια ομοιόμορφη εσωτερική διαδρομή ροής.

Γιατί να Επιλέξετε έναν Σωλήνα με Επένδυση Κεραμικού Χιτωνίου;

• Προστασία πλήρους περιφέρειας έναντι της τριβής ολίσθησης
• Χωρίς διαμήκεις αρμούς κεραμικών πλακιδίων
• Μειωμένος κίνδυνος έκθεσης του χάλυβα μεταξύ των κεραμικών τεμαχίων
• Λεία εσωτερική επιφάνεια για μεταφορά σκόνης
• Το εξωτερικό χαλύβδινο κέλυφος παρέχει δομική αντοχή
• Προσαρμοσμένη διάμετρος σωλήνα, μήκος, πάχος επένδυσης και σύνδεση
• Κατάλληλο για ευθύγραμμους σωλήνες, καμπύλες και άλλα εξατομικευμένα τμήματα

Μια παχύτερη κεραμική επένδυση δεν είναι πάντα η καλύτερη λύση. Ο σωστός σχεδιασμός πρέπει να ταιριάζει με τη σκληρότητα του υλικού, το μέγεθος των σωματιδίων, την ταχύτητα ροής, τη γωνία πρόσκρουσης, τη θερμοκρασία λειτουργίας και τη γεωμετρία του σωλήνα.

Τεχνικές Παράμετροι Κεραμικού Χιτωνίου Αλουμίνας

Διαμόρφωση Σωλήνα με Επένδυση Κεραμικού Χιτωνίου

Τυπικές Εφαρμογές

Οι χαλύβδινοι σωλήνες με επένδυση κεραμικού χιτωνίου χρησιμοποιούνται συνήθως σε:

Συστήματα πνευματικής μεταφοράς τέφρας

Αγωγούς μεταφοράς κονιοποιημένου άνθρακα

Γραμμές τσιμέντου και πρώτων υλών

Συστήματα μεταφοράς ορυκτών και καταλοίπων εμπλουτισμού

Αγωγούς σκόνης και σκωρίας σε χαλυβουργεία

Άλλο εξοπλισμό μεταφοράς λειαντικής σκόνης

Επιλογή με Βάση τις Συνθήκες Φθοράς

Για ακριβή επιλογή, η θέση φθοράς θα πρέπει να εξετάζεται πριν από τον καθορισμό του πάχους του κεραμικού. Οι καμπύλες που εκτίθενται σε συγκεντρωμένη πρόσκρουση σωματιδίων ενδέχεται να απαιτούν διαφορετικό σχεδιασμό από τους ευθύγραμμους σωλήνες που υπόκεινται κυρίως σε τριβή ολίσθησης.

Παρακαλούμε δηλώστε το μεταφερόμενο υλικό, το μέγεθος των σωματιδίων, την ταχύτητα ροής, τη θερμοκρασία λειτουργίας, τις διαστάσεις του σωλήνα, τη μέθοδο σύνδεσης και το σχέδιο εγκατάστασης. Αυτές οι πληροφορίες επιτρέπουν τον σωστό σχεδιασμό της διάταξης των κεραμικών χιτωνίων και των εσωτερικών μεταβάσεων.

Συχνές Ερωτήσεις

Ποια είναι η διαφορά μεταξύ ενός κεραμικού χιτωνίου και μιας επένδυσης με κεραμικά πλακίδια;

Ένα κεραμικό χιτώνιο παρέχει προστασία πλήρους περιφέρειας χωρίς διαμήκεις αρμούς πλακιδίων. Τα κεραμικά πλακίδια επιλέγονται συνήθως για μεγαλύτερες διαμέτρους ή τμήματα σωληνώσεων όπου τα ενιαία χιτώνια δεν είναι κατάλληλα.

Μπορούν να χρησιμοποιηθούν κεραμικά χιτώνια σε καμπύλες;

Ναι. Τα κεραμικά χιτώνια μπορούν να κατασκευαστούν και να διαταχθούν σύμφωνα με τη διάμετρο της καμπύλης, την ακτίνα κάμψης και την εσωτερική γεωμετρία.

Μπορεί να προσαρμοστεί ο εξωτερικός χαλύβδινος σωλήνας;

Ναι. Μπορεί να επιλεγεί ανθρακούχος χάλυβας ή ανοξείδωτος χάλυβας σύμφωνα με τις απαιτήσεις εγκατάστασης, θερμοκρασίας, διάβρωσης και δομικής αντοχής.

Πόσο διαρκεί ένας σωλήνας με επένδυση κεραμικού χιτωνίου;

Η πραγματική διάρκεια ζωής εξαρτάται από το μεταφερόμενο υλικό, το μέγεθος των σωματιδίων, την ταχύτητα, τη γωνία πρόσκρουσης, τη θερμοκρασία και τον χρόνο λειτουργίας. Αυτές οι συνθήκες θα πρέπει να αξιολογηθούν πριν γίνει εκτίμηση της διάρκειας ζωής.

Ποιες πληροφορίες απαιτούνται για μια προσφορά;

Παρακαλούμε στείλτε το σχέδιο του σωλήνα, τις διαστάσεις, το μεταφερόμενο υλικό, το μέγεθος των σωματιδίων, την ταχύτητα, τη θερμοκρασία, το πρότυπο σύνδεσης και την απαιτούμενη ποσότητα.

Εάν το ίδιο τμήμα αγωγού αντικαθίσταται επανειλημμένα, στείλτε τα λειτουργικά δεδομένα και το σχέδιο στην ELACERA®. Η τεχνική μας ομάδα θα εξετάσει τον μηχανισμό φθοράς και θα προτείνει έναν κατάλληλο σχεδιασμό επένδυσης με κεραμικά χιτώνια.
