Ελαστικός Σωλήνας με Κεραμική Επένδυση για Μεταφορά Λειαντικού Άμμου σε Λιμάνια

Εισαγωγή προϊόντος

Σε ένα λιμάνι, ένας εύκαμπτος σωλήνας σπάνια αντικαθίσταται επειδή ολόκληρη η εσωτερική επένδυση από καουτσούκ έχει φθαρεί ομοιόμορφα. Η αστοχία συνήθως ξεκινά από ένα σημείο: το εξωτερικό μιας καμπύλης, η περιοχή πίσω από μια φλάντζα, ή ένα μικρό τμήμα που χτυπιέται από συγκεντρωμένη ροή υλικού. Μόλις αυτό το σημείο φθαρεί, η γραμμή μεταφοράς σταματά, παρόλο που το μεγαλύτερο μέρος του σωλήνα μπορεί να φαίνεται ακόμα λειτουργικό.

Ένας άκαμπτος σωλήνας με κεραμική επένδυση μπορεί να αντέξει σοβαρή τριβή, αλλά δεν μπορεί πάντα να προσαρμοστεί σε δονήσεις, μετατοπίσεις ευθυγράμμισης ή περιορισμένη κίνηση εξοπλισμού. Ένας συνηθισμένος λαστιχένιος σωλήνας παρέχει αυτή την ευελιξία, αλλά αφήνει το λάστιχο εκτεθειμένο απευθείας στην άμμο. Ο κεραμικός λαστιχένιος σωλήνας Elacera είναι κατασκευασμένος για θέσεις όπου και τα δύο προβλήματα συμβαίνουν ταυτόχρονα.

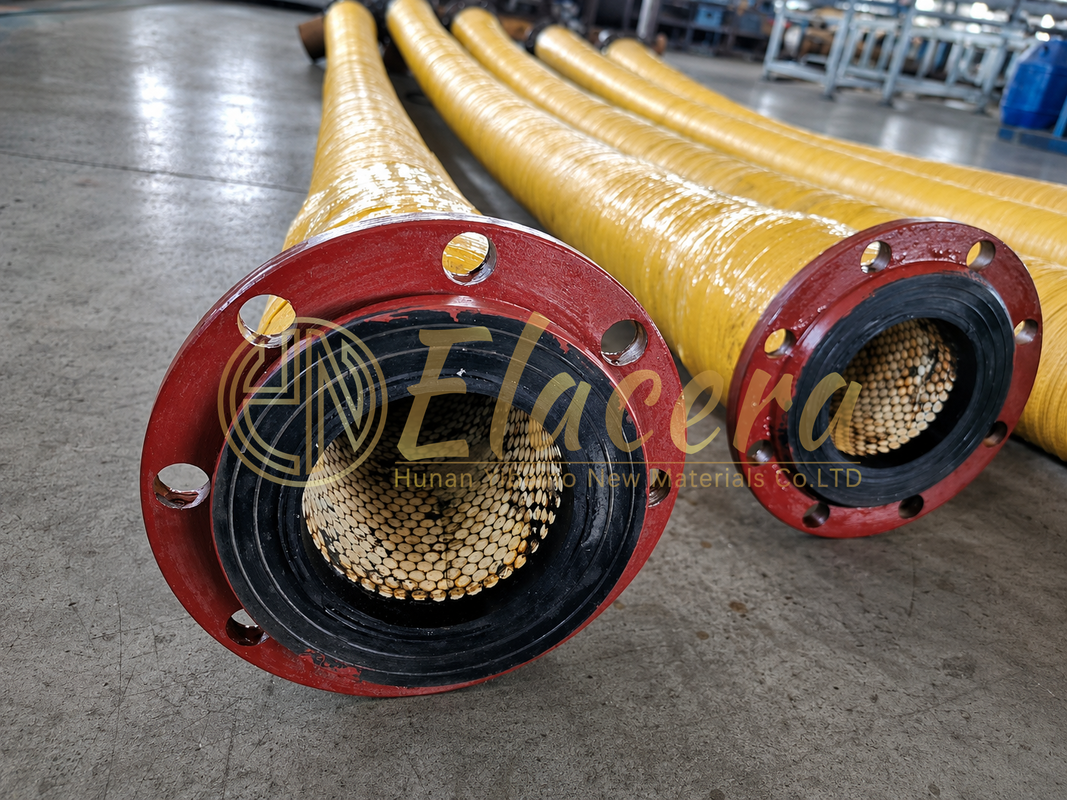

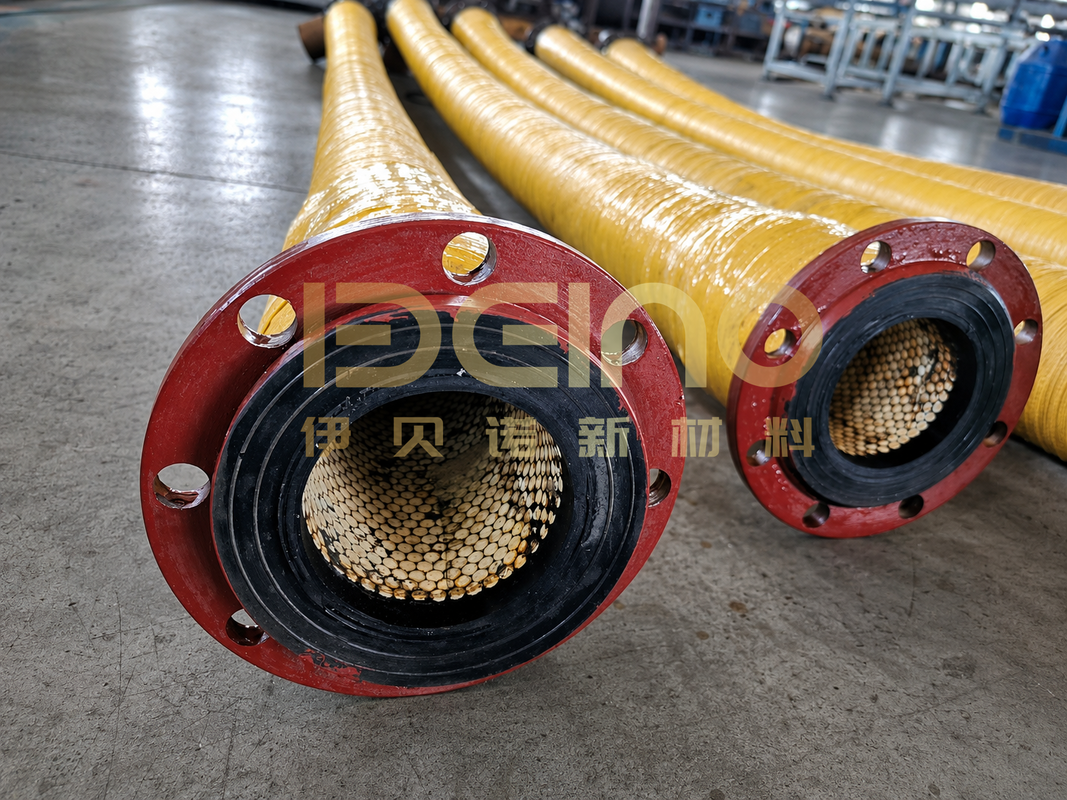

Ο σωλήνας χρησιμοποιεί ξεχωριστά τμήματα κεραμικού υψηλής αλουμίνας αντί για έναν συνεχή κεραμικό σωλήνα. Τα τμήματα σχηματίζουν την εσωτερική επιφάνεια φθοράς και παραμένουν υποστηριζόμενα από καουτσούκ, έτσι ώστε η συναρμολόγηση να μπορεί να κάμπτεται εντός της εγκεκριμένης ακτίνας κάμψης της. Συνήθως χρησιμοποιείται ως στοχευμένη εύκαμπτη σύνδεση, όχι ως αντικατάσταση κάθε χαλύβδινου σωλήνα στο σύστημα.

Πού Κερδίζει τη Θέση του Αυτός ο Σωλήνας

Η ισχυρότερη εφαρμογή είναι ένα γνωστό σημείο υψηλής φθοράς με ευκαμψία. Εάν ο υπάρχων σωλήνας αποτυγχάνει επανειλημμένα στην ίδια περιοχή, φωτογραφίες της φθαρμένης εσωτερικής επιφάνειας και της εγκατεστημένης διαδρομής είναι συχνά πιο χρήσιμες από μια γενική περιγραφή υλικού.

Γιατί η Διάμετρος (DN) Μόνη της Δεν Αρκεί για Προσφορά

Δύο σωλήνες με την ίδια εσωτερική διάμετρο μπορεί να απαιτούν πολύ διαφορετικές κατασκευές. Ένας σωλήνας εκκένωσης θετικής πίεσης που μεταφέρει υγρή άμμο δεν είναι το ίδιο προϊόν με έναν σωλήνα κενού που χρησιμοποιείται για αναρρόφηση. Ένας κοντός υποστηριζόμενος σύνδεσμος είναι επίσης διαφορετικός από έναν μακρύ σωλήνα που πρέπει να φέρει το δικό του βάρος μεταξύ δύο σημείων.

Για τη λιμενική χρήση, η πρώτη προσφορά πρέπει να προσδιορίζει εάν το υλικό είναι ξηρό ή αναμεμειγμένο με νερό, το μεγαλύτερο αναμενόμενο μέγεθος σωματιδίων, την κανονική και μέγιστη πίεση, τη θερμοκρασία, την εγκατεστημένη καμπύλη, το πρότυπο φλάντζας και την έκθεση σε εξωτερικούς χώρους. Εάν απαιτείται αναρρόφηση, πλωτή χρήση, ρυμούλκηση ή εξωτερική θωράκιση, πρέπει να δηλωθεί από την αρχή. αυτά τα χαρακτηριστικά δεν αποτελούν μέρος ενός τυπικού κεραμικού σωλήνα εκκένωσης.

Τυπικά Δεδομένα Προϊόντος

Η πίεση, η εξωτερική διάμετρος, το βάρος μονάδας και η ελάχιστη ακτίνα κάμψης οριστικοποιούνται για το πραγματικό μέγεθος. Θα πρέπει να εμφανίζονται στο εγκεκριμένο σχέδιο αντί να αντιγράφονται από διαφορετική διάμετρο σωλήνα.

Τι Συμβαίνει Μέσα στον Σωλήνα

Η άμμος που γλιστρά κατά μήκος μιας εσωτερικής επιφάνειας από καουτσούκ αφαιρεί σταδιακά υλικό. Σε μια καμπύλη, τα σωματίδια συνεχίζουν στην αρχική τους κατεύθυνση και χτυπούν την εξωτερική ακτίνα πιο έντονα. Ένας μειωτήρας, ένας αγκώνας ανάντη ή μια μη ευθυγραμμισμένη σύνδεση μπορούν να κάνουν τη ροή ακόμα λιγότερο ομοιόμορφη. Το κεραμικό στρώμα παρέχει στο υλικό μια σκληρή επιφάνεια φθοράς, ενώ το περιβάλλον καουτσούκ υποστηρίζει τα τμήματα και απορροφά την κανονική κίνηση.

Το κεραμικό δεν διορθώνει μια κακή εγκατάσταση. Ένας σωλήνας που πιέζεται κάτω από την ελάχιστη ακτίνα κάμψης του μπορεί να ισοπεδωθεί τοπικά, να διαταράξει τη ροή και να υπερφορτώσει τη δομή. Η έλξη μη ευθυγραμμισμένων φλαντζών μαζί με τον σωλήνα μπορεί να δημιουργήσει το ίδιο πρόβλημα πριν καν ξεκινήσει η μεταφορά.

Έξι Λεπτομέρειες προς Έγκριση Πριν την Παραγωγή

· Σαφής εσωτερική διάμετρος μέσω του κεραμικά επενδεδυμένου τμήματος

· Συνολικό μήκος και η πραγματική εγκατεστημένη καμπύλη

· Κανονική πίεση, μέγιστη πίεση και οποιαδήποτε απαίτηση πίεσης δοκιμής

· Εξωτερική διάμετρος φλάντζας, μοτίβο οπών μπουλονιών, επιφάνεια στεγανοποίησης και προσανατολισμός

· Απαίτηση καουτσούκ για έκθεση σε εξωτερικούς χώρους, λάδι ή χημικά

· Μέθοδος υποστήριξης ώστε το βάρος του σωλήνα να μην φέρεται από τις φλάντζες

Για μια εργασία αντικατάστασης, στείλτε το φύλλο δεδομένων του παλιού σωλήνα μαζί με φωτογραφίες εγκατάστασης. Εάν ο προηγούμενος σωλήνας φθάρθηκε μόνο στη μία πλευρά, φωτογραφίστε επίσης το εξάρτημα ανάντη. η πραγματική αιτία μπορεί να είναι η πορεία ροής παρά η ποιότητα του καουτσούκ μόνο.

Επιθεώρηση, Συσκευασία και Παράδοση

Η Hunan Yibeinuo New Material Co., Ltd. κατασκευάζει κεραμικά επενδεδυμένα προϊόντα φθοράς Elacera σύμφωνα με τα σχέδια των πελατών. Πριν από την αποστολή, το μήκος του σωλήνα, οι διαστάσεις σύνδεσης, η διάτρηση της φλάντζας και η ορατή κατάσταση της επένδυσης ελέγχονται έναντι του εγκεκριμένου εγγράφου. Η δοκιμή πίεσης μπορεί να συμπεριληφθεί στο σχέδιο επιθεώρησης όταν ορίζεται στην παραγγελία.

Οι μακριοί ή βαρείς σωλήνες υποστηρίζονται κατά τη συσκευασία για να αποφευχθεί η αναδίπλωσή τους σε ακατάλληλη ακτίνα. Ξύλινες θήκες ή πλαίσια μεταφοράς επιλέγονται ανάλογα με το μέγεθος, το βάρος και τη μέθοδο αποστολής του σωλήνα.

Συχνές Ερωτήσεις

Μπορεί αυτός ο σωλήνας να χρησιμοποιηθεί για αναρρόφηση άμμου;
Μόνο όταν είναι ειδικά σχεδιασμένος και βαθμολογημένος για λειτουργία κενού. Ένας σωλήνας εκκένωσης θετικής πίεσης δεν πρέπει να αντιμετωπίζεται ως σωλήνας αναρρόφησης.

Μπορεί να αντικαταστήσει έναν χαλύβδινο σωλήνα με κεραμική επένδυση;
Μπορεί να αντικαταστήσει επιλεγμένα εύκαμπτα ή μετατοπισμένα τμήματα. Τα σταθερά ευθύγραμμα τμήματα εξυπηρετούνται συχνά καλύτερα από άκαμπτο κεραμικό σωλήνα.

Πώς καθορίζεται η ελάχιστη ακτίνα κάμψης;
Εξαρτάται από τη διάμετρο του σωλήνα, τη διάταξη των κεραμικών τμημάτων, την ενίσχυση και το μήκος. Η επιτρεπόμενη ακτίνα αναγράφεται στο εγκεκριμένο σχέδιο.

Μπορείτε να ταιριάξετε μια υπάρχουσα φλάντζα;
Ναι. Στείλτε ένα πλήρες σχέδιο φλάντζας ή το πρότυπο, την κατηγορία πίεσης, την εξωτερική διάμετρο, τις λεπτομέρειες οπών μπουλονιών και την απαίτηση επιφάνειας στεγανοποίησης.

Ποιος είναι ο ταχύτερος τρόπος για να λάβετε μια ακριβή προσφορά;
Στείλτε το υλικό, το μέγεθος σωματιδίων, την πίεση, τη θερμοκρασία, την εσωτερική διάμετρο του σωλήνα, το μήκος, την εγκατεστημένη καμπύλη, το σχέδιο φλάντζας και φωτογραφίες της τρέχουσας σύνδεσης.

Ακόμα Αντικαθιστάτε τον Ίδιο Σωλήνα;

Έχετε έναν σωλήνα που φθείρεται συνεχώς στο ίδιο σημείο μεταφοράς λιμανιού; Στείλτε στο Elacera τις φωτογραφίες του αποτυχημένου σωλήνα και το σχέδιο της σύνδεσης. Θα εξετάσουμε εάν η τοποθεσία χρειάζεται έναν εύκαμπτο σωλήνα με κεραμική επένδυση, ένα άκαμπτο τμήμα φθοράς ή μια διαφορετική δομή.
