Αγκώνες για Αντλίες Σκυροδέματος - Εξαιρετική Αντοχή στη Φθορά & Τριβή

Περιγραφή προϊόντος

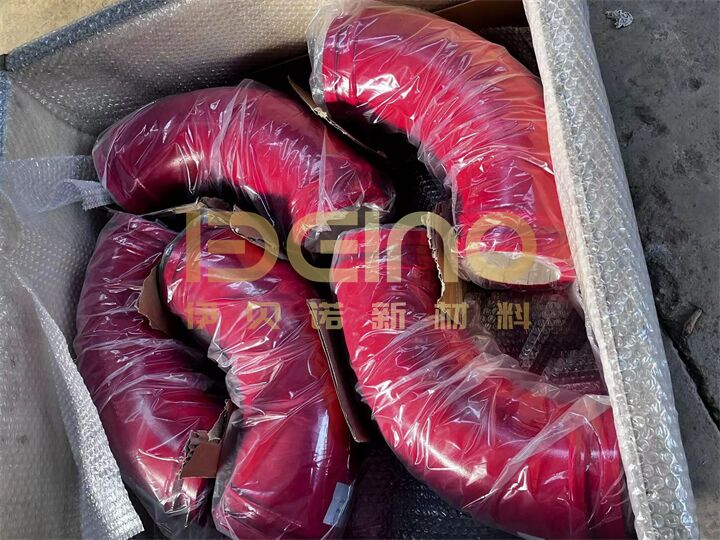

Οι αγκώνες με κεραμική επένδυση ELACERA® είναι ανταλλακτικά φθοράς για φορτηγά αντλιών σκυροδέματος. Μικρά κεραμικά πλακίδια υψηλής σκληρότητας εφαρμόζουν στενά κατά μήκος της εσωτερικής επιφάνειας, με ιδιαίτερη προσοχή στην εξωτερική ακτίνα, όπου τα χονδροειδή αδρανή προκαλούν την ισχυρότερη πρόσκρουση και τη φθορά ολίσθησης. Ο χαλύβδινος αγκώνας φέρει τα δομικά φορτία και τα φορτία σύνδεσης, ενώ η κεραμική επένδυση προστατεύει την επιφάνεια επαφής σκυροδέματος.

Λεπτομέρειες προϊόντος

Η φθορά συγκεντρώνεται στην εξωτερική κάμψη

Ένας αγκώνας αντλίας δεν φθείρεται ομοιόμορφα γύρω από την περιφέρειά του. Καθώς το σκυρόδεμα αλλάζει κατεύθυνση, το χοντρό αδρανή ωθείται στην εξωτερική ακτίνα του αγκώνα. Η επαναλαμβανόμενη πρόσκρουση και η ολίσθηση αφαιρούν σταδιακά το υλικό από αυτήν την περιοχή, ενώ η εσωτερική ακτίνα μπορεί να φαίνεται ακόμα χρησιμοποιήσιμη.

Η σοβαρότητα της φθοράς αλλάζει επίσης με την ακτίνα κάμψης, την πίεση άντλησης, την ταξινόμηση των αδρανών και τη συνοχή του μίγματος σκυροδέματος. Για το λόγο αυτό, η κεραμική διάταξη θα πρέπει να ακολουθεί την πραγματική κατεύθυνση της ροής του υλικού αντί να αντιμετωπίζεται ως απλή διακοσμητική επένδυση.

Τα μικρά κεραμικά πλακίδια που χρησιμοποιούνται στο εσωτερικό του αγκώνα μπορούν να ακολουθήσουν την καμπύλη επιφάνεια πιο στενά από τα μεγάλα επίπεδα κομμάτια. Κατά την παραγωγή, η θέση του πλακιδίου, το πλάτος του αρμού και η κάλυψη γύρω από την εξωτερική κάμψη ελέγχονται πριν ολοκληρωθεί η συναρμολόγηση.

Τυπικές Κεραμικές Παράμετροι ZTA

Οι παραπάνω τιμές περιγράφουν το κεραμικό υλικό που χρησιμοποιείται για αυτό το προϊόν. Οι τελικές παράμετροι θα πρέπει να ακολουθούν τον επιβεβαιωμένο βαθμό, τη μέθοδο δοκιμής και την προδιαγραφή παραγγελίας.

Η συναρμολόγηση μετράει όσο και η κεραμική σκληρότητα

Στην πράξη, ένας αγκώνας αντικατάστασης δεν μπορεί να επιλεγεί μόνο από την ονομαστική διάμετρο. Δύο αγκώνες DN125 μπορεί να έχουν διαφορετικές γωνίες κάμψης, ακτίνες κεντρικής γραμμής, διαστάσεις τελικού κολάρου ή εγκατεστημένα μήκη.

Μια εσφαλμένη μετάβαση σε κάθε άκρο μπορεί να αφήσει μια υπερυψωμένη άκρη μέσα στον αγωγό. Το σκυρόδεμα και τα αδρανή που χτυπούν επανειλημμένα σε αυτήν την άκρη μπορεί να προκαλέσουν τοπική φθορά, αναταράξεις ή συσσώρευση υλικού. Οι λανθασμένες διαστάσεις του κολάρου μπορεί επίσης να επηρεάσουν την εγκατάσταση και τη στεγανοποίηση του σφιγκτήρα.

Πριν από την παραγωγή, θα πρέπει να ελεγχθούν οι ακόλουθες λεπτομέρειες σε σχέση με την υπάρχουσα γραμμή αντλίας:

• Ονομαστική εσωτερική διάμετρος
• Γωνία αγκώνα
• Ακτίνα κεντρικής γραμμής
• Συνολικό και εγκατεστημένο μήκος
• Τύπος και διαστάσεις ακραίου γιακά
• Πάχος τοίχου και κεραμικής επένδυσης
• Μοντέλο φορτηγού αντλίας ή αρχικός αριθμός ανταλλακτικού
• Θέση της πιο φθαρμένης περιοχής

Όταν υπάρχει διαθέσιμος ένας παλιός αγκώνας, ένα δείγμα ή ένα καθαρό σχέδιο διαστάσεων παρέχει μια πιο αξιόπιστη αναφορά από το μοντέλο του εξοπλισμού μόνο.

Εγκατάσταση και Επιθεώρηση

Πριν τοποθετήσετε τον αγκώνα, ελέγξτε τις δύο ακραίες μεταβάσεις για εκτεθειμένο χάλυβα, χαλαρά κεραμικά κομμάτια ή εμφανές βήμα μεταξύ της επένδυσης και του παρακείμενου σωλήνα. Τα κολάρα του σφιγκτήρα και οι επιφάνειες στεγανοποίησης πρέπει να είναι καθαρά και σωστά ευθυγραμμισμένα.

Μετά την εγκατάσταση, ο αγκώνας δεν πρέπει να πιέζεται στη θέση του από τον σφιγκτήρα. Η κακή ευθυγράμμιση επιβαρύνει επιπλέον τα κολάρα και μπορεί να δημιουργήσει μια ανομοιόμορφη εσωτερική μετάβαση. Τα στηρίγματα του αγωγού θα πρέπει επίσης να ελέγχονται έτσι ώστε ο αγκώνας να μην φέρει φορτία που προκαλούνται από μη υποστηριζόμενο ευθύ τμήμα.

Η περιοδική επιθεώρηση θα πρέπει να εστιάζεται στην εξωτερική ακτίνα, στη μετάβαση από κεραμικό σε χάλυβα και στα δύο άκρα και στη σύνδεση του σφιγκτήρα. Αυτές οι περιοχές συνήθως αποκαλύπτουν αναπτυσσόμενη φθορά νωρίτερα από τη βαμμένη εξωτερική επιφάνεια.

FAQ

Γιατί φθείρεται πρώτα η εξωτερική ακτίνα του αγκώνα της αντλίας;

Το σκυρόδεμα και τα αδρανή συνεχίζουν να κινούνται προς τα έξω καθώς η ροή αλλάζει κατεύθυνση. Αυτό συγκεντρώνει την κρούση και τη φθορά ολίσθησης στην εξωτερική ακτίνα του αγκώνα.

Το κεραμικό έχει τοποθετηθεί γύρω από την πλήρη περιφέρεια;

Η κεραμική διάταξη εξαρτάται από τη δομή του αγκώνα και τις συνθήκες λειτουργίας. Μπορεί να παρέχεται επένδυση πλήρους περιφέρειας, ενώ η εξωτερική κάμψη μπορεί να χρησιμοποιεί ενισχυμένη διάταξη όπου η κρούση είναι πιο έντονη.

Μπορεί να επιλεγεί ένας αγκώνας χρησιμοποιώντας μόνο το μέγεθος DN125;

Όχι. Η γωνία κάμψης, η ακτίνα της κεντρικής γραμμής, το εγκατεστημένο μήκος, οι διαστάσεις του κολάρου και ο αρχικός αριθμός εξαρτήματος θα πρέπει επίσης να επιβεβαιωθούν.

Γιατί χρησιμοποιούνται μικρά κεραμικά πλακίδια στο εσωτερικό του αγκώνα;

Τα μικρότερα κομμάτια ακολουθούν πιο στενά την καμπύλη εσωτερική επιφάνεια. Επιτρέπουν επίσης στη διάταξη επένδυσης να ταιριάζει με τη γεωμετρία κάμψης και συγκεντρώνουν την προστασία στην κύρια περιοχή φθοράς.

Μπορεί ο αγκώνας να κατασκευαστεί από παλιό δείγμα;

Ναί. Ένας υπάρχων αγκώνας μπορεί να χρησιμοποιηθεί για την επιβεβαίωση της γωνίας, της ακτίνας, της ακραίας σύνδεσης και των εγκατεστημένων διαστάσεων. Οι κρίσιμες μετρήσεις θα πρέπει να εγκρίνονται πριν από την παραγωγή.

Τι πρέπει να ελέγχεται κατά την αντικατάσταση του αγκώνα;

Ελέγξτε τις ακραίες μεταβάσεις, τα κολάρα σφιγκτήρα, τις επιφάνειες στεγανοποίησης, την κεραμική κατάσταση και την ευθυγράμμιση του αγωγού. Δεν πρέπει να υπάρχει χαλαρή επένδυση, εκτεθειμένος χάλυβας ή σημαντικό εσωτερικό σκαλοπάτι στη σύνδεση.

Για αντικατάσταση, δώστε τον αριθμό του αρχικού εξαρτήματος μαζί με τη γωνία του αγκώνα, την ακτίνα της κεντρικής γραμμής, τις ακραίες διαστάσεις και τις φωτογραφίες της φθαρμένης περιοχής. Η ELACERA® θα ελέγξει τις λεπτομέρειες τοποθέτησης πριν από την παραγωγή.
