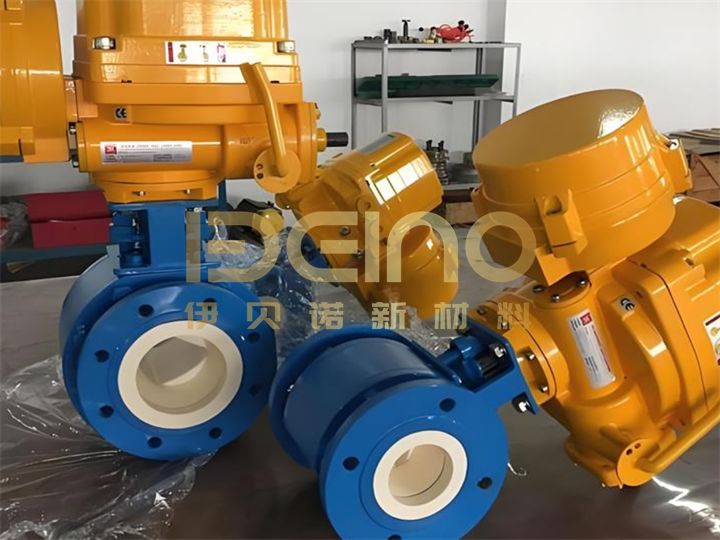

Βαλβίδες σφαιρικές κεραμικές, σύνθετες βαλβίδες σφαιρικές με επένδυση κεραμικού, Βαλβίδα σφαιρική κεραμική αλουμίνας

Περιγραφή του προϊόντος

Η δική μαςΚεραμική βαλβίδα σφαίραςείναι μια βαλβίδα μηδενικής διαρροής επόμενης γενιάς που διαθέτει ένα μεταλλικό σώμα ολοκληρωτικά συγκολλημένο με ένα 99% υψηλής καθαρότητας κεραμικό αλουμινένιο διαδρόμιο ροής και πυρήνα σφαίρας.και οι κοιλότητες είναι όλα στρωμένα με κεραμικήΑυτό εξαλείφει τα προβλήματα διάβρωσης, διάβρωσης, προσκόλλησης και διαρροής που πλήττουν τις παραδοσιακές μεταλλικές βαλβίδες σε ακραίες συνθήκες λειτουργίας,όπως οσμοί άνθρακαΜε ονομαστικές διαμέτρους που κυμαίνονται από DN15 έως DN600, ονομαστικές πιέσεις από PN10 έως PN160 και θερμοκρασίες λειτουργίας από -40°C έως 450°C,προσφέρει ανταγωνιστική εναλλακτική λύση σε σχέση με τις εισαγόμενες μάρκες και χρησιμοποιείται ευρέως στην απομάκρυνση στάχτης θερμικών σταθμών παραγωγής ηλεκτρικής ενέργειας., το τσιμέντο, το χονδροποιημένο άνθρακα, τα χημικά λιπάσματα και τα συστήματα απορρυπαντικών ορυχείων.

Χαρακτηριστικά του προϊόντος:

Πλήρως κεραμική διαδρομή ροής:Στρογγυλότητα σφαίρας ≤ 0,01 mm, επιφάνεια Ra ≤ 0,2 μm, 30% μικρότερη ροπή.
Μηδενική διαρροή:Η αμφίδρομη σφραγίδα πληροί τις απαιτήσεις ISO 5208 κλάσης A και κλάσης VI αμόλυνσης από φυσαλίδες.
Εξαιρετικά ανθεκτικό στην φθορά:Αλουμίνιο ≥ HRA88, με διάρκεια ζωής 8-12 φορές μεγαλύτερη από αυτή των βαλβίδων από χάλυβα Cr-Mo.
Σοβαρή αντοχή στη διάβρωση:Ανθεκτικό σε όλα τα οξέα, βάσεις και άλατα με pH από 1 έως 14, εκτός από το υδροφθορικό οξύ.
Αντιεπιληπτική: Η ελαστική αντιστάθμιση του καθίσματος της βαλβίδας και η αυτολύμανση με κεραμική επικάλυψη εξασφαλίζουν υποβάθμιση της ροπής μικρότερη από 5% μετά από 50.000 κύκλους.

Κύρια δομικά στοιχεία
Σώμα βαλβίδαςΣυνήθως χύνεται ή σφυρηλατείται από μεταλλικά υλικά όπως χάλυβα άνθρακα, ανοξείδωτο χάλυβα ή κράμα χάλυβα, παρέχει δομική υποστήριξη και φραγμό πίεσης.Η εσωτερική διαδρομή ροής μπορεί να σχεδιαστεί για να ελαχιστοποιεί τον νεκρό χώρο και να διευκολύνει τη διέλευση σωματιδίων.

Πύλη:Το συστατικό ανοίγματος και κλεισίματος της βαλβίδας πυρήνα, επεξεργασμένο με ακρίβεια από υψηλής καθαρότητας, υψηλής πυκνότητας και υψηλής αντοχής μηχανική κεραμική (ζυρκόνιο ή αλουμίνη).Η επιφάνεια του είναι πολύ γυαλισμένη μέχρι να φτιαχτεί σαν καθρέφτης.

Κεφάλαιο 3
Πλήρης κεραμική κάθισμα:Κατασκευασμένο από το ίδιο ή συμβατό κεραμικό υλικό με την μπάλα, το κάθισμα αυτό σχηματίζει μια σκληρή σφραγίδα από κεραμική σε κεραμική.κατάλληλο για τις πιο απαιτητικές συνθήκες λειτουργίας.

Μη μεταλλικό κάθισμα:Είναι κατασκευασμένο από πολυμερή υψηλών επιδόσεων όπως το PEEK (πολυεθεροκετόνη) και το RPTFE (ενισχυμένο πολυτετραφθοροαιθυλένιο).κατάλληλο για συνθήκες λειτουργίας με υψηλή διαβρωτικότητα αλλά μετριακή φθορά και μετριακές θερμοκρασίες.

Μεταλλικό κάθισμα:Λιγότερο συχνές, συνήθως χρησιμοποιούνται σε εφαρμογές εξαιρετικά υψηλών θερμοκρασιών ή για ειδικές απαιτήσεις.

Στρώμα βαλβίδας:Το συστατικό που συνδέει τον ενεργοποιητή (χειριδί, μηχανή σκουλήκι, πνευματική κεφαλή, ηλεκτρική κεφαλή) με την μπάλα.και μπορεί να είναι επιφανειακά σκληρόΗ σύνδεση ανάμεσα στο στέλεχος και την σφαίρα απαιτεί ειδική σχεδίαση για την πρόληψη της χαλάρωσης και της διαρροής (όπως η πρόληψη της έκρηξης).

Συσκευή/Σφραγίδα:Όταν το στέλεχος περνά μέσα από το καπό, χρησιμοποιούνται συσκευασίες (όπως δακτυλίδια γραφίτη, δακτυλίδια σε V από PTFE, συσκευασίες με ελατήριο) ή δακτυλίδια O για να αποφευχθεί η διαφυγή μέσων κατά μήκος του στέλεχους.

Ενεργοποιητής:Εγχειρίδιο (χειριδί, εργαλείο σκουλήκι), πνευματική, ηλεκτρική ή υδραυλική συσκευή που περιστρέφει το στέλεχος της βαλβίδας 90 μοίρες για να ανοίξει ή να κλείσει την βαλβίδα.

Πίνακας σύγκρισης των βασικών διαφορών μεταξύ κεραμικών βαλβίδων σφαίρας και βαλβίδων σφαίρας από ανοξείδωτο χάλυβα

Πλεονεκτήματα του προϊόντος
Μείωση των λειτουργικών δαπανών κατά 70%:Μη συντηρητικός κύκλος ≥ 3 έτη, μειώνοντας τον χρόνο στάσης και τη συντήρηση.
Ελαφρύτερο κατά 25%:Ελαφρύτερη από τις παρόμοιου μεγέθους σφραγισμένες βαλβίδες σφαίρας, καθιστώντας τους ευκολότερους στη στήριξη σε σωλήνες.
Δοκιμασία εναλλάξιμη:Η διαφορά μεταξύ των φλάντζων συμμορφώνεται με το ISO 5752/GB/T 12237, επιτρέποντας την άμεση αντικατάσταση παλαιότερων βαλβίδων.

Αγορές εξαγωγής:Ρωσία, Ινδονησία, Τουρκία, Βραζιλία, Νότια Αφρική, Χιλή, Βιετνάμ, Νότια Κορέα, Γερμανία και άλλες χώρες.

Τυπικές εφαρμογές
Θερμική ισχύς:Πνευματική απομάκρυνση στάχτης, λιθόλιθου και αποσφαιρίωσης.
Σιμέντο:Μεταφορά χονδρικού άνθρακα, καύσιμα καυστήρων υψηλής θερμοκρασίας και σκόνη κλίνκερ.
Χημική βιομηχανία:Φωσφορικό οξύ, θειικό οξύ, καυστική σόδα και χλωριούχο λάσπη.
Ορυχεία:Συγκεντρώσεις χαλκού, σιδηρομεταλλεύματος και πολύ αβραστικές λάσπες φωσφογύψου.
Συστασία:Μετατροπές αερίου, καθαρισμός και λιώσιμο αλουμινίου, κόκκινη λάσπη.

Συσκευή και αποστολή
Ατομικές σακούλες με φυσαλίδες και θωρακιστικά κουτιά από αφρό, μία βαλβίδα ανά κουτί.
Δαχτυλίδια από ξύλο και φιλμ τέντωσης, κατάλληλα για εμπορευματοκιβώτια FCL/LCL.
Ετικέτα ναυτιλίας: Αγγλικό σήμα ναυτιλίας και σήμα κέντρου βαρύτητας.
Διατίθενται κιβώτια πλακέτων χωρίς καπνιστική αγωγή, σύμφωνα με τα πρότυπα εξαγωγής ISPM-15.

Γενικές ερωτήσεις

Ε1: Είναι εύθραυστη η κεραμική;
Α: Ο πυρήνας της σφαίρας είναι κατασκευασμένος από σκληροποιημένη αλουμίνη και πασμένο ισόστατα, με αντοχή κατά την πρόσκρουση > 4 MPa·m1/2, και μπορεί να αντέξει ένα σοκ πίεσης νερού 1,5 φορές μεγαλύτερο από το PN.

Ε2: Μπορεί να χρησιμοποιηθεί με ηλεκτρικούς ή πνευματικούς ενεργοποιητές;
Α: Παρέχεται στάνταρ με υψηλή πλατφόρμα ISO 5211 και μπορεί να φιλοξενήσει απευθείας ηλεκτρικούς, πνευματικούς και υδραυλικούς ενεργοποιητές.

Ε3: Ποιος είναι ο χρόνος παράδοσης;
Α: Τα τυποποιημένα μεγέθη από DN500 έως DN200 είναι σε απόθεμα και αποστέλλονται εντός 3 ημερών. Τα προσαρμοσμένα μεγέθη μπορούν να αποσταλούν εντός 2-4 εβδομάδων.
